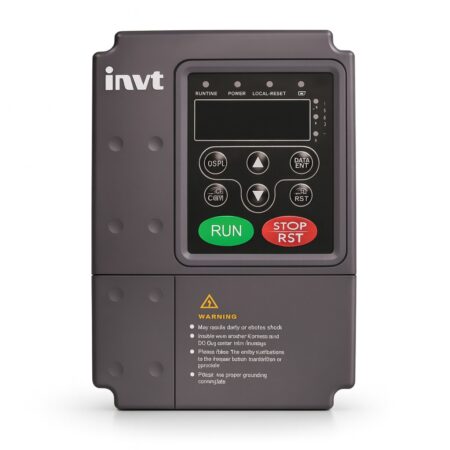

Biến tần INVT CHE100

Biến tần INVT CHE100 3 pha 380V là dòng biến tần đa năng được thiết kế tối ưu cho các ứng dụng công nghiệp phổ thông như quạt, bơm, băng tải, máy trộn và máy dệt. Sử dụng công nghệ điều khiển vectơ không cảm biến (SVC), CHE100 mang lại khả năng khởi động mạnh mẽ, điều khiển mô-men chính xác và tiết kiệm năng lượng vượt trội.

Báo giá biến tần INVT CHE100 3 pha 380V

Giá biến tần INVT CHE100 phụ thuộc vào công suất, dòng điện định mức và cấu hình chức năng (nguồn vào, công suất ra, cấp bảo vệ IP, phụ kiện đi kèm). Mức giá trung bình trên thị trường dao động từ dòng 0.75kW đến 37kW, được phân phối chính hãng kèm bảo hành 18 tháng. Để có báo giá cụ thể, khách hàng nên liên hệ trực tiếp để nhận tư vấn công suất phù hợp và chiết khấu thương mại theo dự án.

Cấu tạo tổng quan biến tần INVT CHE100

Dòng CHE100 có thiết kế nhỏ gọn, cấu trúc module dễ lắp đặt và bảo trì. Vỏ ngoài làm bằng hợp chất nhựa chịu nhiệt, có khả năng chống bụi, chống ẩm tốt, đạt cấp bảo vệ IP20 phù hợp với tủ điện công nghiệp trong nhà.

Bên trong gồm: mạch điều khiển trung tâm DSP, bộ công suất IGBT chất lượng cao, khối chỉnh lưu, bộ lọc nhiễu EMI và cảm biến nhiệt tích hợp. Quạt tản nhiệt được điều khiển tự động theo tải, giúp duy trì nhiệt độ ổn định và kéo dài tuổi thọ thiết bị.

Nguyên lý hoạt động

CHE100 điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra. Khi sử dụng chế độ V/F, biến tần duy trì tỉ lệ điện áp – tần số không đổi, thích hợp cho các tải như quạt và bơm. Với chế độ SVC, nó phân tích đặc tính từ thông và dòng điện của động cơ để kiểm soát mô-men xoắn chính xác, đảm bảo hiệu suất cao ngay cả khi khởi động ở tần số thấp.

Biến tần có thể nhận tín hiệu điều khiển từ bàn phím, ngõ vào analog (0~10V / 4~20mA), xung số hoặc truyền thông Modbus RTU, cho phép tích hợp linh hoạt vào hệ thống PLC hoặc HMI công nghiệp.

Hiệu suất và tính năng điều khiển

CHE100 đạt hiệu suất chuyển đổi năng lượng lên tới 97%, hỗ trợ tần số sóng mang từ 0.5 đến 15kHz, giảm nhiễu và rung cho động cơ. Chức năng điều khiển PID tích hợp sẵn cho phép điều chỉnh áp suất hoặc lưu lượng trong hệ thống quạt – bơm mà không cần thêm bộ điều khiển ngoài.

Khả năng quá tải 150% trong 60 giây, 180% trong 10 giây giúp thiết bị vận hành ổn định khi có thay đổi tải đột ngột. Ngoài ra, biến tần còn có 16 cấp tốc độ đặt sẵn, chức năng JOG nhanh, tự dò tốc độ động cơ đang quay và chức năng AVR tự động ổn định điện áp ngõ ra.

Chức năng bảo vệ toàn diện

INVT CHE100 được trang bị đầy đủ cơ chế bảo vệ như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha và ngắn mạch. Khi xảy ra sự cố, hệ thống tự động ngắt mạch và lưu mã lỗi để kỹ thuật viên dễ dàng chẩn đoán. Cảm biến nhiệt tích hợp trong module công suất giúp giảm nguy cơ cháy hỏng linh kiện khi nhiệt độ tăng cao bất thường.

Đặc biệt, chức năng “không dừng khi mất điện tạm thời” (ride-through) giúp động cơ tiếp tục quay quán tính và tự khởi động lại mượt mà khi nguồn khôi phục.

Ngõ vào và ngõ ra (I/O)

Biến tần CHE100 cung cấp 4 ngõ vào số (DI), 2 ngõ ra relay, 1 ngõ ra analog và 1 ngõ ra xung tần số cao (0~50kHz). Các ngõ vào tương tự hỗ trợ cả tín hiệu điện áp (0~10V) và dòng điện (0~20mA), có thể lập trình tùy biến cho từng ứng dụng.

Tất cả cổng I/O đều cách ly quang, giúp chống nhiễu tốt trong môi trường điện công nghiệp nhiều sóng hài.

Ưu điểm nổi bật của biến tần INVT CHE100

• Thiết kế gọn nhẹ, dễ dàng lắp đặt trong tủ điện tiêu chuẩn.
• Điều khiển chính xác tốc độ và mô-men, giảm hao phí năng lượng.
• Tích hợp PID, PLC đơn giản và chức năng tốc độ đa cấp.
• Khả năng chịu quá tải cao, bảo vệ toàn diện và khởi động mềm mượt.
• Hỗ trợ giao tiếp Modbus RTU qua cổng RS485, dễ dàng kết nối hệ thống SCADA.
• Giá thành hợp lý, linh kiện thay thế phổ biến, bảo hành chính hãng toàn quốc.

Ứng dụng tiêu biểu

CHE100 được ứng dụng rộng rãi trong các dây chuyền tự động hóa công nghiệp nhẹ: quạt gió, máy nén, máy trộn bê tông, băng tải, hệ thống HVAC, máy dệt, máy nghiền, và bơm nước ly tâm. Với khả năng điều chỉnh tốc độ mềm mại, biến tần giúp tiết kiệm 20–40% điện năng trong hệ thống quạt – bơm, đồng thời giảm hao mòn cơ khí.

Trong lĩnh vực PCCC, biến tần INVT CHE100 thường được lắp cho hệ thống bơm chữa cháy dự phòng, điều khiển bơm tăng áp và các hệ thống cấp nước tự động.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt, cần đảm bảo biến tần đặt ở nơi khô ráo, thông thoáng, không có hơi dầu và bụi dẫn điện. Khoảng cách tối thiểu giữa biến tần và vách tủ là 10 cm để quạt tản nhiệt hoạt động hiệu quả. Dây nguồn và dây tín hiệu nên đi riêng biệt để tránh nhiễu điện từ.

Trước khi cấp nguồn, kiểm tra hướng quay của động cơ và các thông số mặc định. Có thể điều chỉnh tần số cơ bản, điện áp định mức, thời gian tăng giảm tốc và giới hạn dòng bằng bàn phím hoặc phần mềm INVT Studio. Khi chạy thử, nên bật chế độ tự dò thông số động cơ (auto-tuning) để tối ưu hiệu suất SVC.

Lưu ý lựa chọn model CHE100 phù hợp

Khi chọn biến tần CHE100, cần căn cứ vào công suất và dòng điện định mức của động cơ. Nếu tải nặng (máy nghiền, máy ép), nên chọn biến tần có công suất cao hơn 1 cấp so với động cơ. Các model thông dụng gồm: CHE100-0R7G-3 (0.75kW), CHE100-1R5G-3 (1.5kW), CHE100-2R2G-3 (2.2kW), CHE100-4R0G-3 (4.0kW), CHE100-7R5G-3 (7.5kW), CHE100-11G-3 (11kW), CHE100-15G-3 (15kW), CHE100-22G-3 (22kW), CHE100-30G-3 (30kW) và CHE100-37G-3 (37kW).

Các model đều có kích thước chuẩn, dễ thay thế và tích hợp trực tiếp với tủ điện điều khiển hiện có. Với hệ thống cần đồng bộ nhiều động cơ, nên dùng biến tần có truyền thông RS485 để điều khiển tập trung.
