Hãy tưởng tượng bạn đang đứng trong một nhà máy công nghiệp, nơi tiếng động cơ gầm vang như nhịp tim của dây chuyền sản xuất. Từ máy bơm nước đơn giản đến máy nghiền công nghiệp khổng lồ, mỗi động cơ đều đóng vai trò quan trọng trong việc giữ cho hệ thống vận hành mượt mà. Nhưng chọn sai động cơ có thể khiến dây chuyền dừng lại, gây thiệt hại hàng chục triệu đồng chỉ trong vài giờ. Hành trình tìm kiếm động cơ phù hợp không hề đơn giản, nhưng đừng lo, hướng dẫn này sẽ dẫn dắt bạn qua từng bước, từ việc hiểu các thông số cơ bản đến cách chọn động cơ tối ưu cho ứng dụng của bạn.
Bắt đầu từ đâu?
Chọn động cơ điện bắt đầu bằng một câu hỏi cơ bản: bạn đang thay thế một động cơ cũ hay lắp đặt mới hoàn toàn? Mỗi trường hợp đòi hỏi cách tiếp cận khác nhau, và việc hiểu rõ nhu cầu sẽ giúp bạn tiết kiệm thời gian, chi phí, và tránh những sai lầm đáng tiếc.
Mua mới
Khi lắp đặt một động cơ mới, bạn cần xác định rõ các thông số cơ bản để đảm bảo động cơ phù hợp với ứng dụng. Những thông số này bao gồm:
- Công suất (kW/HP): Quyết định sức mạnh của động cơ.
- Tốc độ quay (RPM): Xác định tốc độ vận hành.
- Kích thước khung (frame size): Đảm bảo phù hợp với không gian lắp đặt.
- Điện áp: Phải tương thích với nguồn điện.
Những thông số này được xác định dựa trên:
- Dữ liệu kỹ thuật từ thiết bị truyền động.
- Nhiệt độ môi trường xung quanh (ví dụ: trên 40°C có thể cần động cơ chịu nhiệt cao).
- Độ cao lắp đặt (độ cao lớn làm giảm khả năng làm mát).
- Các giới hạn của nguồn điện (như điện áp ổn định hay không).
Thay thế một động cơ
Thay thế động cơ có thể đơn giản nếu bạn chỉ cần đối chiếu thông số trên nhãn máy và chọn động cơ mới có cùng đặc điểm. Điều này hợp lý nếu động cơ cũ vận hành ổn định, hiệu suất cao và bền bỉ. Tuy nhiên, nếu động cơ cũ hỏng sớm hoặc đã lỗi thời, bạn nên xem xét nâng cấp. Các yếu tố cần cân nhắc bao gồm:
- Ngân sách: Động cơ hiệu suất cao thường có giá cao hơn nhưng tiết kiệm chi phí lâu dài.
- Phù hợp với ứng dụng: Động cơ phải đáp ứng đúng yêu cầu tải và môi trường.
- Hiệu suất năng lượng: Động cơ hiệu suất cao giúp giảm chi phí điện.
- Phân tích chi phí vòng đời: Xem xét tổng chi phí từ mua, vận hành đến bảo trì.
Ngoài ra, sửa chữa động cơ cũ có thể là lựa chọn thay vì thay mới, tùy thuộc vào tình trạng lõi stator và rotor. Nếu bạn không chắc chắn, hãy gửi hình ảnh thiết bị (bao gồm nhãn máy rõ ràng), dữ liệu ứng dụng, và thông tin về lỗi hoặc lịch sử sửa chữa qua Zalo 096 428 9490. Chúng tôi có thể chẩn đoán và đề xuất giải pháp thay thế hoặc sửa chữa. Nếu bạn ở khu vực được hỗ trợ, kỹ thuật viên của chúng tôi sẽ đến tận nơi để kiểm tra.
Những thông số cần biết
Chọn đúng động cơ phụ thuộc vào việc hiểu rõ yêu cầu của ứng dụng, từ máy bơm đơn giản đến máy nghiền công nghiệp chịu tải nặng. Nhãn động cơ là nơi cung cấp các thông tin quan trọng, bao gồm công suất (HP/kW), tốc độ (RPM), điện áp, dòng điện đầy tải (FLA), và kích thước khung. Ngoài ra, các yếu tố như hiệu suất, kiểu thiết kế, nhiệt độ môi trường, và hệ số làm việc (service factor) cũng cần được xem xét.

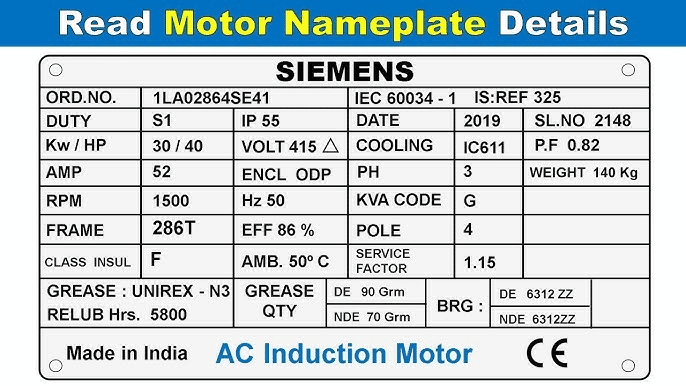

Thông tin trên nhãn động cơ
Công suất định mức
Công suất (HP hoặc kW) thể hiện khả năng tạo ra công suất cơ học của động cơ, là yếu tố cốt lõi khi chọn động cơ. Nếu bạn biết công suất yêu cầu của ứng dụng, hãy chọn động cơ có công suất bằng hoặc lớn hơn. Trong trường hợp không rõ, bạn có thể tính công suất dựa trên mô-men xoắn và tốc độ quay:
Công thức:
P(kW) = (mô-men xoắn (Nm) × RPM (vòng/phút)) / 9549
Ví dụ: Với mô-men xoắn 1355.82 Nm và tốc độ 1200 RPM, công suất cần là khoảng 170.51 kW. Trong trường hợp này, bạn nên chọn động cơ khoảng 185 kW để đảm bảo dự phòng.
💡 Mẹo nhanh: Chọn động cơ có công suất dư cho các ứng dụng mô-men không đổi, như băng tải khởi động khi đã có hàng, để tránh quá tải.
Tốc độ quay — RPM
RPM thể hiện tốc độ quay toàn tải tại điện áp và tần số danh định, phụ thuộc vào tần số điện áp và số cực của động cơ. Ở Việt Nam, tần số lưới là 50 Hz, với các tốc độ phổ biến như 3000, 1500, 1000, hoặc 750 RPM (tương ứng 2, 4, 6, hoặc 8 cực). Cần lưu ý:
- Tốc độ đồng bộ: Tốc độ trường điện từ quay (ví dụ: 1500 RPM cho động cơ 4 cực ở 50 Hz).
- Độ trượt (slip): Chênh lệch giữa tốc độ đồng bộ và tốc độ thực của rotor (thường 2-5%).
Tốc độ trên nhãn động cơ là tốc độ thực tế, ví dụ: động cơ 4 cực ở 50 Hz có thể ghi 1450–1475 RPM thay vì 1500 RPM lý thuyết.
Điện áp
Điện áp động cơ phải phù hợp với nguồn điện nhà máy, thường là 220V/380V cho hệ thống ba pha ở Việt Nam. Động cơ thường vận hành ổn định trong khoảng ±10% điện áp danh định, nhưng giữ trong ±5% là tốt nhất để tránh sinh nhiệt và tăng dòng điện.
⚠️ Lưu ý: Động cơ có hệ số chịu quá tải (SF) > 1.0 giúp bù trừ khi điện áp sai lệch nhẹ.
Dòng điện đầy tải
Dòng đầy tải (FLA) là dòng điện động cơ tiêu thụ khi chạy ở 100% tải danh định. Thông số này cần thiết để chọn dây điện, khởi động từ, CB, relay nhiệt, hoặc biến tần.

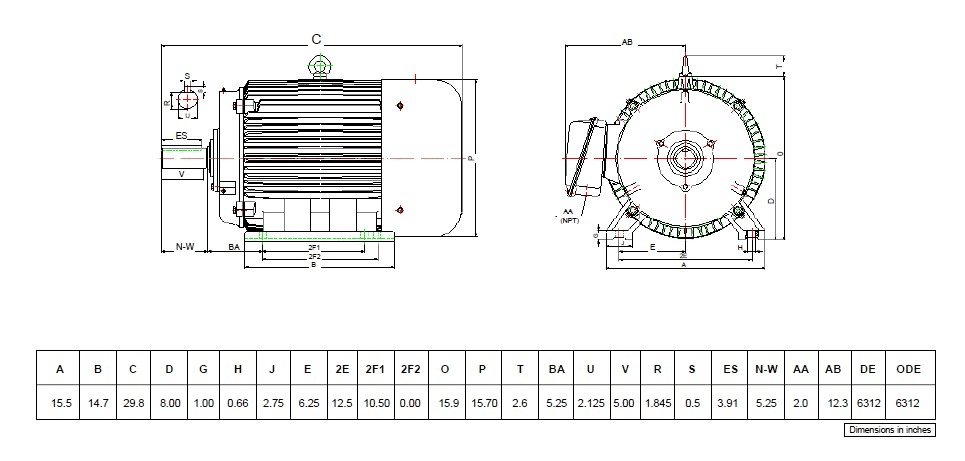

Kích thước khung (Frame Size)
Kích thước khung đảm bảo động cơ phù hợp với không gian lắp đặt, bao gồm chiều cao trục và khoảng cách lỗ bắt ốc. Các chuẩn phổ biến:
- NEMA: Dùng ở khu vực inch, hai số đầu chia 4 ra chiều cao trục (inch).
- IEC: Dùng ở khu vực mét, số biểu thị chiều cao trục (mm).
- Above NEMA (ANEMA): Cho động cơ lớn (>500 HP) hoặc tốc độ rất chậm, cần kiểm tra kỹ kích thước.
- Động cơ đứng: Thường dùng cho bơm, có trục rỗng (VHS) hoặc trục đặc (VSS), cần chú ý tải đẩy (thrust load).
Kiểu thiết kế NEMA
Các kiểu thiết kế NEMA xác định đặc điểm mô-men và dòng khởi động:
- Design A: Mô-men khởi động tiêu chuẩn, dòng khởi động cao.
- Design B: Mô-men tương đương A, dòng khởi động thấp hơn, hiệu quả hơn, phổ biến nhất.
- Design C: Mô-men khởi động cao, dùng cho tải nặng như băng tải, máy nghiền.
- Design D: Slip cao, mô-men khởi động rất cao, dùng cho cần trục, thang máy.
Lưu ý: Với hệ thống có biến tần, Design B thường là lựa chọn tối ưu.
Hiệu suất
Hiệu suất là tỷ lệ giữa công suất đầu ra cơ học và công suất đầu vào điện, tính bằng: Efficiency = Output / Input. Động cơ hiệu suất cao giúp tiết kiệm chi phí điện đáng kể, đặc biệt trong các ứng dụng chạy liên tục.
Chu kỳ làm việc (Duty Cycle)
Chu kỳ làm việc cho biết thời gian động cơ có thể chạy liên tục mà không cần nghỉ làm mát, ví dụ: 5, 15, 30, 60 phút hoặc liên tục. Động cơ chạy gián đoạn không nên dùng liên tục, vì sẽ giảm tuổi thọ.
Hệ số chịu quá tải (SF)
Hệ số chịu quá tải (SF) cho biết khả năng chịu tải vượt định mức trong thời gian ngắn, thường là 1.15 hoặc 1.25. Khi dùng với biến tần, nhiều hãng không áp dụng SF, nên không nên dựa vào nó cho tải vượt liên tục.
⚠️ Lưu ý: SF giúp bù trừ khi nhiệt độ môi trường vượt 40°C, điện áp sai lệch, hoặc lệch pha, nhưng cần bảo vệ bổ sung để tăng tuổi thọ.

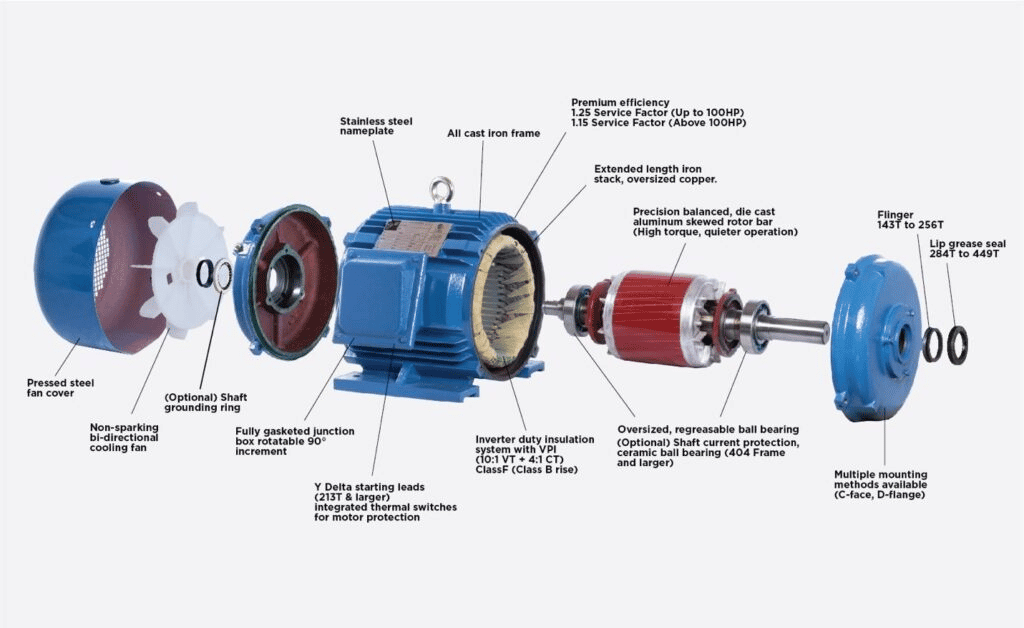

Các thành phần chính của động cơ cần cân nhắc
Để chọn động cơ phù hợp, bạn không cần đi sâu vào mọi chi tiết kỹ thuật, nhưng hiểu các thành phần chính sẽ giúp bạn đưa ra quyết định sáng suốt. Động cơ điện hoạt động bằng cách tạo từ trường từ cuộn dây để làm quay rotor, cung cấp mô-men xoắn cho ứng dụng như quạt, bơm, hoặc băng tải.

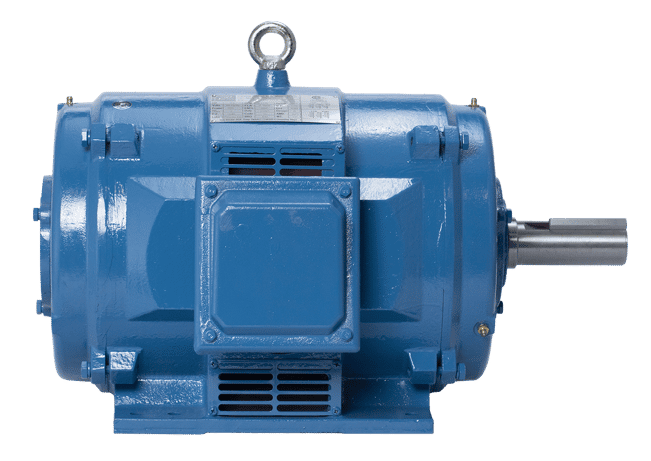

Vỏ stato: kết cấu và kiểu vỏ bảo vệ
Vỏ stato là phần cố định, bao gồm khung, lõi thép, và cuộn dây cách điện. Kiểu vỏ bảo vệ quyết định khả năng chống lại môi trường, với các loại phổ biến:
- ODP (hở chống nhỏ giọt): Phù hợp môi trường sạch, khô.
- TEFC (kín có quạt làm mát): Lý tưởng cho môi trường bụi bẩn, ẩm ướt.
- TENV (kín không quạt): Dùng cho môi trường không cần làm mát mạnh.
- XPRF (chống cháy nổ): Dành cho môi trường nguy hiểm.
Động cơ IEC sử dụng chỉ số bảo vệ IP (ví dụ: IP55 chống bụi và nước). Khung gang đúc bền hơn thép hàn, trong khi khung nhôm nhẹ hơn, phù hợp cho ứng dụng HVAC.

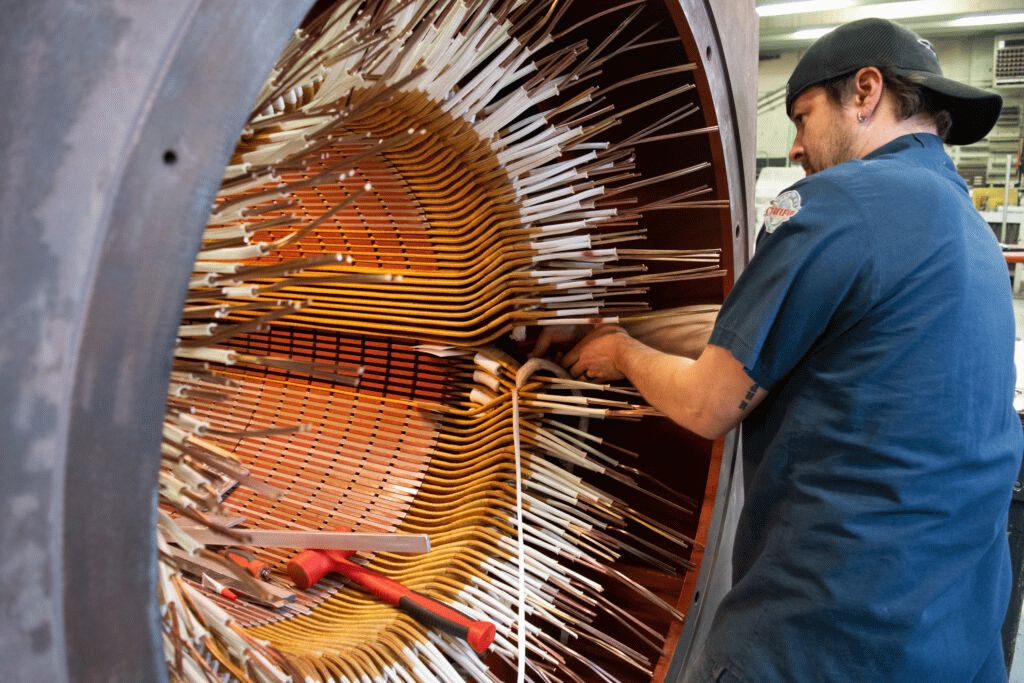

Cuộn dây stato và vật liệu cách điện
Cuộn dây stato được cách điện bằng mica, sợi thủy tinh, hoặc epoxy, với các cấp chịu nhiệt:
- Cấp B (130°C): Ít phổ biến do yêu cầu công nghiệp cao.
- Cấp F (155°C): Phù hợp cho hầu hết ứng dụng hiện đại.
- Cấp H (180°C): Dành cho môi trường nhiệt độ cực cao.
Tuổi thọ cuộn dây tăng gấp đôi khi giảm 10°C nhiệt độ hoặc nâng cấp cách điện. Phương pháp thấm tẩm chân không áp suất (VPI) hoặc đóng gói epoxy giúp tăng độ bền và khả năng tản nhiệt.
Rôto
Rôto là bộ phận quay, thường đúc nhôm định hình, nhận dòng điện cảm ứng để tạo từ trường. Rôto có thanh dẫn nghiêng (skewed) giúp tăng mô-men khởi động và giảm rung động, đảm bảo vận hành êm ái.

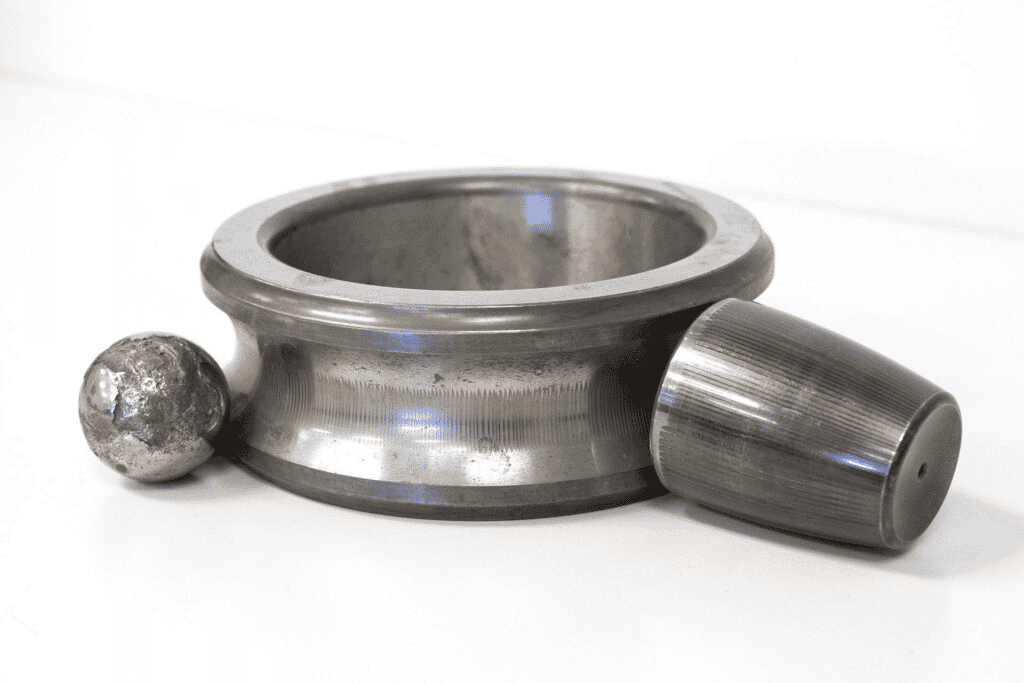

Ổ bi
Ổ bi đỡ rotor và trục, chịu tải trọng và cho phép quay mượt mà. Khoảng 80% lỗi động cơ liên quan đến ổ bi, do đó cần chọn loại phù hợp:
- Bi cầu: Phù hợp với tải thông thường.
- Con lăn trụ: Tốt cho tải hướng tâm, như dây curoa.
- Ổ trượt thủy lực: Dùng cho tải nặng hoặc tốc độ cao.
Phương pháp khởi động/điều khiển động cơ
Phương pháp khởi động và điều khiển ảnh hưởng lớn đến hiệu suất và tuổi thọ động cơ. Dưới đây là các phương pháp phổ biến:

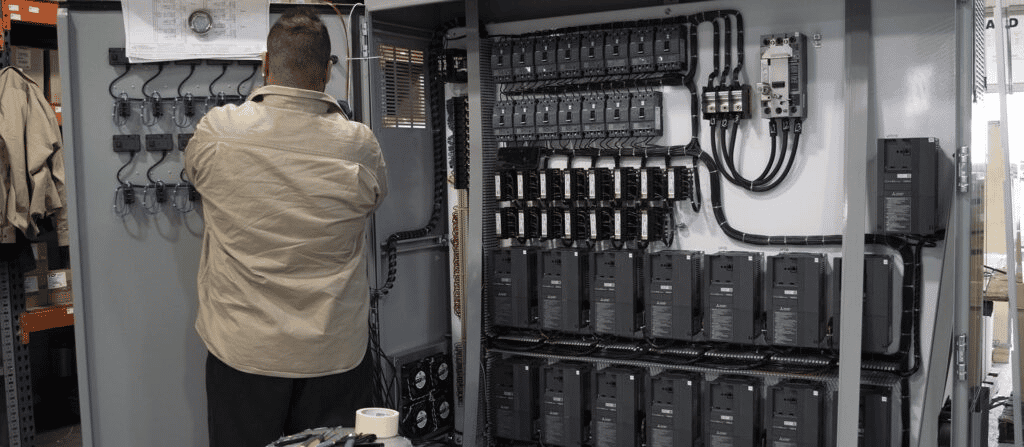

Biến tần (VFD)
Biến tần là lựa chọn tối ưu cho hầu hết ứng dụng, giúp:
- Loại bỏ dòng khởi động lớn, giảm ứng suất cơ học.
- Điều chỉnh tốc độ linh hoạt, tiết kiệm năng lượng.
- Bảo vệ động cơ khỏi các sự cố như quá tải, mất pha.
Liên hệ chúng tôi để phân tích tiềm năng tiết kiệm năng lượng khi sử dụng biến tần.
Khởi động trực tiếp
Khởi động trực tiếp là phương pháp đơn giản, rẻ nhất, nhưng tạo dòng khởi động lớn (6-10 lần dòng định mức), gây sụt áp và ứng suất cơ học. Phù hợp với hệ thống điện mạnh và ứng dụng chạy tốc độ tối đa, ít khởi động.

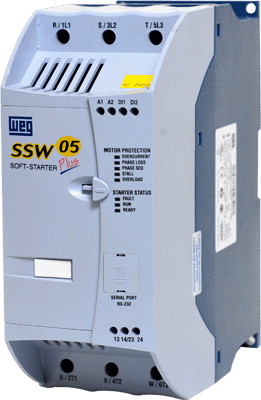

Khởi động mềm
Khởi động mềm giảm dòng khởi động xuống 3-6 lần, tăng tốc nhẹ nhàng, phù hợp cho ứng dụng không cần điều chỉnh tốc độ nhưng muốn giảm ứng suất.
Làm sao để biết động cơ có hợp với biến tần?
Động cơ tương thích với biến tần (inverter duty rated) cần đáp ứng các yêu cầu đặc biệt để hoạt động ổn định. Dưới đây là những yếu tố cần xem xét:
Cách điện
Biến tần tạo sóng PWM với xung điện sắc nhọn, có thể vượt 1000V. Động cơ cần dây quấn chịu được ít nhất 1426V (theo NEMA MG1 phần 31), lý tưởng là 1600V, với cách điện cấp F hoặc H và công nghệ VPI.
Làm mát
Động cơ cần làm mát đầy đủ trong dải tốc độ biến tần, đặc biệt khi chạy ở tốc độ thấp. Quạt làm mát bổ sung có thể cần thiết nếu tốc độ dưới 30% định mức.
Hệ số quá tải
Hệ số quá tải (SF) ≥ 1.15 giúp động cơ chịu được nhiễu điện từ biến tần, dù nhiều hãng không áp dụng SF khi dùng VFD.

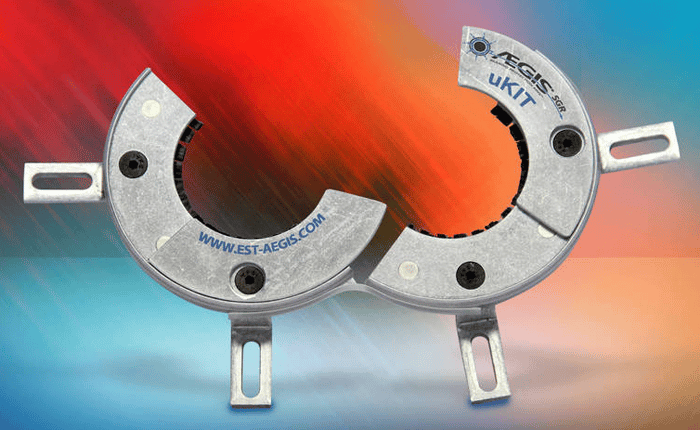

Bảo vệ trục (Shaft grounding)
Biến tần có thể gây rỗ bạc đạn (fluting) do tia hồ quang. Các giải pháp như vòng tiếp địa trục, bạc đạn cách điện, hoặc dây tiếp địa giúp giảm thiểu hư hỏng. Với động cơ lớn (≥400 frame NEMA hoặc ≥500 HP), nên dùng bạc đạn cách điện và vòng tiếp địa trục.
Kết luận
Chọn động cơ điện phù hợp là một hành trình đòi hỏi sự cân nhắc kỹ lưỡng, từ công suất, tốc độ, đến kiểu vỏ và phương pháp điều khiển. Bằng cách hiểu rõ các thông số trên nhãn động cơ, yêu cầu ứng dụng, và các yếu tố như cách điện, làm mát, hay bảo vệ trục, bạn có thể đảm bảo động cơ vận hành hiệu quả và bền bỉ. Sử dụng biến tần INVT là cách tối ưu để tăng hiệu suất, tiết kiệm năng lượng, và bảo vệ động cơ. Nếu bạn cần hỗ trợ, hãy liên hệ qua Zalo 096 428 9490 để được tư vấn chi tiết và kiểm tra tận nơi!
