Toàn bộ dòng CHF100A đã ngừng sản xuất. GD200A là dòng mới thay thế.

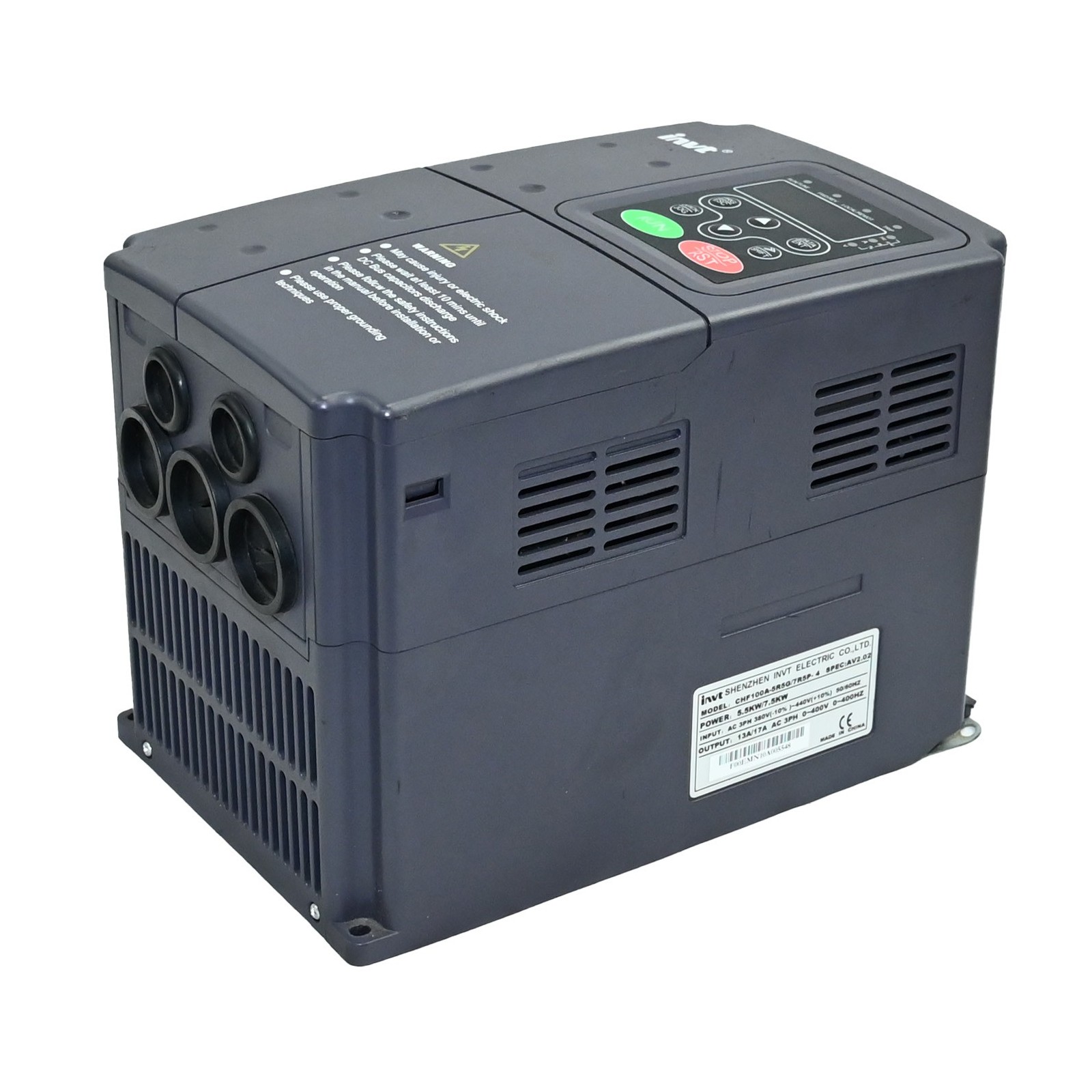

Biến tần INVT CHF100A-5R5G/7R5P-4
Quảng bá doanh nghiệp
| Đại lý chính hãng → Xem chứng nhận | |
| 3 kho Hà Nội, HCM, Cần Thơ. | |
| Xuất xứ Trung Quốc, đủ CO CQ | |
| Bảo hành 2 năm, có đổi mới → Xem chi tiết | |
| 096.428.9490 |
| Công suất (kW) | 5.5 |
Mô tả
Giới thiệu tổng quan về biến tần INVT CHF100A-5R5G/7R5P-4 cao cấp
Biến tần INVT CHF100A-5R5G/7R5P-4 cung cấp dải công suất 5.5kW cho tải nặng (G) và 7.5kW cho tải nhẹ (P) chạy nguồn ba pha 380V. Sản phẩm được trang bị bộ vi xử lý hiệu năng cao, mang lại khả năng xử lý tín hiệu cực nhanh và chính xác, đáp ứng hoàn hảo các yêu cầu truyền động khắt khe trong môi trường công nghiệp hiện đại. Thiết bị này không chỉ giúp tối ưu hóa chi phí vận hành mà còn mang lại sự an tâm tuyệt đối cho chủ đầu tư nhờ độ bền cơ học vượt trội và các tính năng bảo vệ an toàn đồng bộ.
Cấu trúc phần cứng và bảng thông số kỹ thuật chi tiết
Thiết bị hỗ trợ dải tần số ngõ ra từ 0 đến 400Hz trên nền tảng điện áp ba pha 380V ($pm 15%$). Dưới đây là bảng thông số cấu hình cốt lõi của sản phẩm:
| Chỉ tiêu phần cứng | Mô tả chi tiết |
|---|---|
| Điện áp định mức | 3 pha 380V ($pm 15%$) |
| Công suất tải kép | Tải nặng G: 5.5kW / Tải nhẹ P: 7.5kW |
| Phương thức điều khiển | V/F, Vector không cảm biến (SVC), Torque |
| Cổng truyền thông | Hỗ trợ chuẩn RS485 tích hợp sẵn |
Sản phẩm sở hữu khả năng chịu quá tải mạnh mẽ với mức 150% trong 60 giây và 180% trong 10 giây, bảo vệ tuyệt đối cho động cơ trước các tình huống sốc tải cơ học. Tính năng tự dò thông số động cơ cả ở trạng thái tĩnh và động giúp tối ưu hóa hiệu suất truyền động.
Hệ thống an toàn và tính năng ưu việt
- Bộ điều khiển PID tích hợp: Giúp điều khiển vòng kín chính xác cho hệ thống lưu lượng và áp suất.
- Đa cấp tốc độ linh hoạt: Cho phép lập trình chạy lên đến 16 cấp tốc độ theo chu trình thời gian.
- Bảo vệ quá tải và ngắn mạch: Kiểm soát chặt chẽ các sự cố điện áp, mất pha và quá nhiệt.
- Tản nhiệt thông minh: Quạt làm mát tự động điều chỉnh tốc độ theo nhiệt độ thực tế của IGBT.
Lĩnh vực ứng dụng thực tế trong sản xuất
Sản phẩm được sử dụng tối ưu cho các trạm bơm cấp nước sinh hoạt, hệ thống quạt hút khói công nghiệp, máy nghiền đá cỡ nhỏ, máy ép gạch ngói và các dây chuyền sản xuất vật liệu xây dựng. Việc ứng dụng thiết bị giúp nâng cao năng suất lao động, tiết kiệm điện năng tiêu thụ và giảm thiểu chi phí bảo trì cho nhà máy.
Thông số
| Ngõ vào và Ngõ ra | |
| Điện áp ngõ vào | 380/220V ±15% |
| Tần số ngõ vào | 47 ~ 63Hz |
| Điện áp ngõ ra | 0 ~ mức điện áp ngõ vào |
| Tần số ngõ ra | 0 ~ 400Hz |
| Đặc điểm I/O | |
| Ngõ vào Digital | 7 ngõ ON/OFF lập trình được, 1 ngõ nhận xung tần số cao, hỗ trợ cả PNP và NPN |
| Ngõ vào Analog | Cổng AI1: -10V ~ +10V ; Cổng AI2: 0 ~ 10V hoặc 0 ~ 20mA |
| Ngõ ra Collector hở | 1 ngõ ra ON/OFF hoặc xung tần số cao |
| Ngõ ra Relay | 2 ngõ relay lập trình được |
| Ngõ ra Analog | 2 ngõ ra, tín hiệu 0/4 ~ 20mA hoặc 0 ~ 10V (tùy chọn) |
| Chức năng điều khiển | |
| Chế độ điều khiển | V/F (SVPWM), Vector không cảm biến (SVC) |
| Khả năng quá tải | 150% trong 60s ; 180% trong 10s |
| Độ phân giải điều chỉnh tốc độ | 1:100 (SVC) |
| Tần số sóng mang | 1 kHz ~ 15 kHz |
| Nguồn đặt tần số | Bàn phím, analog, xung HDI, truyền thông, đa cấp tốc độ, PLC đơn giản, PID |
| Chức năng điều khiển | PID, PLC đơn giản (16 cấp tốc độ), zigzag, không dừng khi mất điện thoáng qua, khởi động êm, phím QUICK/JOG |
| Chức năng ổn áp (AVR) | Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động |
| Chức năng bảo vệ | Bảo vệ quá dòng, quá áp, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải… |
