Hãy tưởng tượng bạn đang đứng trước một trạm bơm nước hiện đại, nơi dòng nước chảy đều đặn, không chỉ đáp ứng nhu cầu sử dụng mà còn tiết kiệm năng lượng và bảo vệ nguồn nước khỏi ô nhiễm. So với các phương pháp cấp nước truyền thống như bồn chứa hay tháp nước, hệ thống cấp nước điều áp sử dụng biến tần mang lại hiệu quả vượt trội. Trong hành trình này, chúng ta sẽ khám phá cách biến tần INVT GD200A đã biến trạm bơm thực tế thành một giải pháp tiết kiệm, thông minh và đáng tin cậy.
Giới thiệu hệ thống
Hệ thống cấp nước điều áp tự động hoạt động như một bộ não thông minh, liên tục theo dõi và điều chỉnh để duy trì áp suất ổn định. Cảm biến áp suất nhạy cao được lắp trên đường ống, phát hiện mọi thay đổi nhỏ nhất trong nhu cầu sử dụng nước. Tín hiệu từ cảm biến được gửi đến biến tần, nơi biến tần GD200A điều chỉnh tần số để giữ áp suất không đổi, bất kể lưu lượng nước thay đổi theo giờ cao điểm hay thấp điểm. Bộ điều khiển thông minh có thể tối ưu hóa tốc độ quay của động cơ và số lượng bơm hoạt động, đảm bảo dòng nước luôn ổn định và hiệu quả.
Yêu cầu điều khiển
Để đáp ứng nhu cầu của trạm bơm, hệ thống sử dụng hai biến tần công suất 4kW, mỗi biến tần điều khiển từ 2 đến 3 bơm, đảm bảo áp suất ổn định trong mọi tình huống. Các yêu cầu cụ thể bao gồm:
- Sử dụng điều khiển PID để duy trì áp suất ổn định, đảm bảo dòng nước không bị gián đoạn.
- Một biến tần có thể điều khiển 2–3 bơm, giảm chi phí đầu tư và hỗ trợ chuyển đổi tự động giữa bơm tần số biến đổi và bơm chạy lưới.
- Tích hợp chức năng G/P linh hoạt để chuyển đổi giữa các tải khác nhau, phù hợp với nhiều tình huống vận hành.
- Khả năng chịu quá tải tốt và vận hành ổn định trong môi trường công nghiệp.
- Kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế.

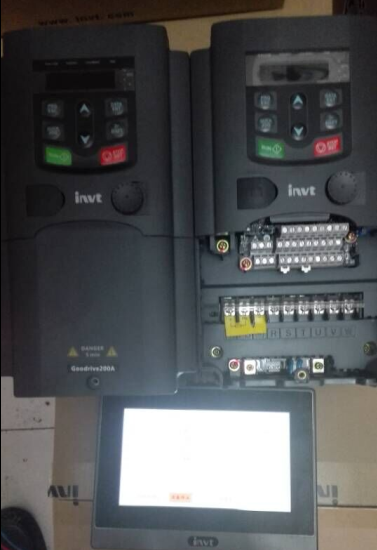

Giới thiệu biến tần INVT GD200A
Biến tần GD200A là trái tim của hệ thống, sử dụng nền tảng điều khiển DSP với công nghệ vector V/F, mang lại hiệu suất vượt trội cho động cơ không đồng bộ. Được cải tiến về cả phần cứng và phần mềm, GD200A đạt độ bền cao và thích ứng tốt với môi trường công nghiệp khắc nghiệt. Sản phẩm được chứng nhận bởi TÜV SÜD, khẳng định độ tin cậy hàng đầu. Các tính năng kỹ thuật nổi bật bao gồm:
- Nhiều chế độ cài đặt tần số: số, analog, xung, truyền thông, PLC đơn giản, PID,… đáp ứng mọi nhu cầu điều khiển.
- Cho phép tự học thông số động cơ ở trạng thái đứng yên hoặc quay, tối ưu hóa hiệu suất.
- Hiệu suất điều khiển V/F vector, đảm bảo vận hành mượt mà.
- Chức năng cấp nước thông minh, cho phép một biến tần điều khiển ba bơm hiệu quả.
- Điều khiển điện áp và dòng điện chính xác, giảm lỗi bảo vệ.
- Hỗ trợ nhiều chế độ phanh để dừng nhanh, tăng độ an toàn.
- Chịu nhiệt cao, phù hợp cho nhiều ngành công nghiệp, bao gồm dệt may.
- Khởi động mượt với chức năng bám tốc độ, giảm sốc cơ khí.
- Tự động điều chỉnh điện áp khi lưới thay đổi, đảm bảo hoạt động ổn định.
- Hệ thống bảo vệ toàn diện: quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, quá tải.
Hệ thống dây và chạy thử
Hệ thống được thiết lập với các thông số đơn giản, cho phép giám sát thời gian thực và lưu trữ dữ liệu để phân tích. Mỗi biến tần điều khiển ba bơm hoạt động luân phiên, đảm bảo áp suất không đổi trong mọi điều kiện. Các bước chạy thử được thực hiện cẩn thận để tối ưu hóa hiệu suất:
- Xác định tín hiệu phản hồi và thiết lập vòng điều khiển PID.
- Điều chỉnh thông số PID để giảm dao động áp suất, đảm bảo dòng nước ổn định.
- Cài đặt tham số chuyển đổi bơm chính xác, kịp thời để duy trì hiệu quả.
- Cấu hình thời gian tăng tốc/giảm tốc và nguồn tần số đầu vào.
- Quan sát tín hiệu phản hồi áp suất và hiệu chỉnh phù hợp trong nhóm P5.
- Chạy thử chế độ điều áp cho một bơm, tinh chỉnh PID để đạt độ ổn định tối ưu.
- Quan sát toàn hệ thống hoạt động trong thời gian dài để đảm bảo độ tin cậy.
Cài đặt thông số biến tần
Một số thông số cài đặt chính được thiết lập để đảm bảo hệ thống vận hành hiệu quả. Hệ thống hỗ trợ cảnh báo và bảo vệ lỗi như ngắn mạch, quá tải, quá áp, mất pha, kẹt trục,… giúp trạm bơm hoạt động an toàn và ổn định. (Lưu ý: Thông tin chi tiết về bảng thông số không được cung cấp trong nội dung gốc, nhưng các thông số này được thiết kế để tối ưu hóa hiệu suất và an toàn.)
Kết luận
Giải pháp cấp nước điều áp sử dụng biến tần INVT GD200A đã mang lại một bước tiến lớn so với các phương pháp truyền thống. Với chi phí đầu tư thấp, mức độ tự động hóa cao, khả năng bảo vệ toàn diện, và vận hành dễ dàng, hệ thống không chỉ tiết kiệm điện và nước mà còn ngăn chặn ô nhiễm thứ cấp. Đây là một giải pháp hiệu quả, đáng tin cậy, và tối ưu chi phí, giúp trạm bơm hoạt động với hiệu suất tối đa, đáp ứng nhu cầu hiện đại trong ngành cấp nước.
