Hãy tưởng tượng bạn đang đứng trong một nhà máy công nghiệp, nơi hệ thống bơm nước làm mát vận hành nhịp nhàng, đảm bảo dây chuyền sản xuất không bị gián đoạn. Từ giếng sâu đến bồn chứa cao, mỗi giọt nước được điều khiển chính xác nhờ giải pháp tự động hóa của INVT. Trong hành trình này, chúng ta sẽ khám phá cách INVT sử dụng biến tần, PLC và HMI để tạo ra một hệ thống bơm nước thông minh, tiết kiệm năng lượng và vận hành hoàn toàn tự động.
Bối cảnh

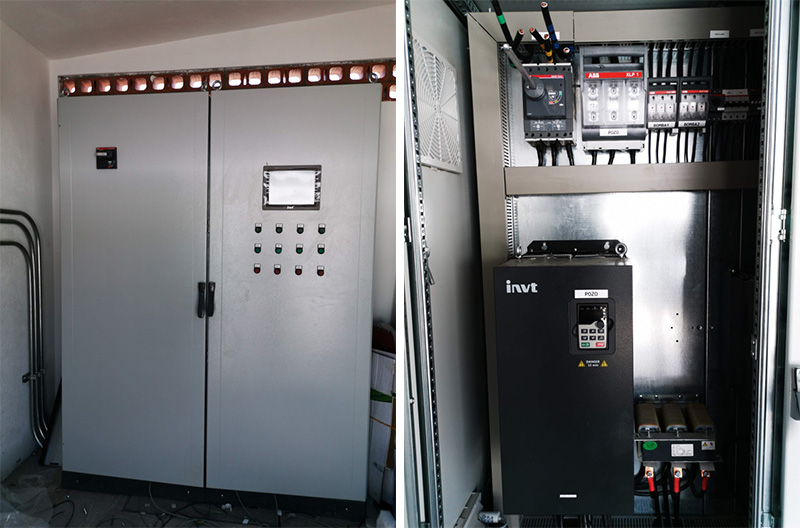

Hệ thống bơm nước làm mát trong nhà máy bao gồm một biến tần GD200A điều khiển bơm 110kW, bơm nước từ giếng sâu vào bồn làm mát, với khoảng cách 250 mét giữa bơm và biến tần, yêu cầu lắp thêm cuộn kháng AC ngõ ra để đảm bảo ổn định. Ở phía bên kia, hai biến tần GD200A điều khiển hai bơm 22kW, đưa nước từ bồn làm mát lên bồn chứa cao hơn.

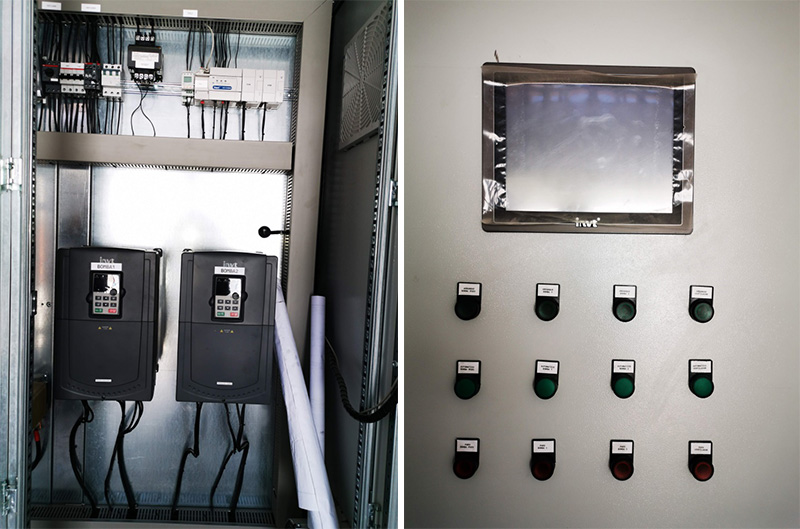

Hệ thống sử dụng PLC dòng IVC1 của INVT, module analog I/O và màn hình HMI dòng VT070 để điều khiển hai biến tần 22kW. PLC thu thập tín hiệu nhiệt độ, áp suất và mực nước trong bồn làm mát, sau đó tự động khởi động hoặc dừng các biến tần dựa trên phản hồi từ cảm biến mực nước:
- Khi mực nước trong bồn làm mát xuống thấp, biến tần 110kW khởi động để bơm nước từ giếng sâu vào bồn.
- Khi mực nước đạt mức cao, hai biến tần 22kW điều khiển bơm nước lên bồn chứa cao, làm trống bồn trung gian.
- Khi mực nước xuống dưới mức thấp, biến tần 110kW lại khởi động để bù nước.
- Khi mực nước đạt mức cao, hai bơm 22kW tiếp tục hoạt động. Chu kỳ này lặp lại liên tục.

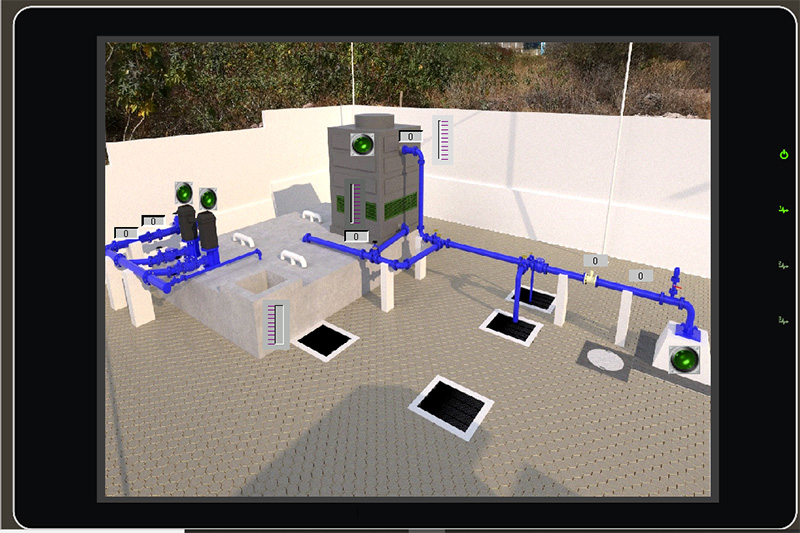

Nhờ hệ thống điều khiển tự động qua HMI, các cài đặt về mức nước, nhiệt độ và áp suất trở nên đơn giản. Các bơm hoạt động hoàn toàn tự động theo điều kiện thực tế, tiết kiệm năng lượng và mang lại sự thuận tiện tối đa.
Tính năng sản phẩm
Giải pháp của INVT mang lại những tính năng vượt trội cho hệ thống bơm nước làm mát:
- Tích hợp cảm biến nhiệt độ, áp suất và mức nước vào hệ thống.
- Điều khiển tập trung thông qua PLC và HMI, đảm bảo vận hành mượt mà.
- Giải pháp tiết kiệm năng lượng, điều khiển chính xác và tự động hóa hoàn toàn.
Danh sách thiết bị
Hệ thống sử dụng các thiết bị sau để đảm bảo vận hành hiệu quả:
- 1 biến tần GD200A-110G/132P-4
- 1 cuộn kháng ngõ ra
- 2 biến tần GD200A-022G/030P-4
- 1 PLC IVC1-1006-MAR
- 2 module IVC1-5AM
- 1 màn hình HMI VT070 có Ethernet
