Hãy tưởng tượng bạn đang đứng trong một nhà máy tự động hóa hiện đại, nơi các cỗ máy hoạt động nhịp nhàng, chính xác đến từng chi tiết nhỏ nhất. Điều gì giúp chúng đạt được sự hoàn hảo đó? Câu trả lời nằm ở thiết bị phản hồi – những “đôi mắt” và “bộ não” của hệ thống, liên tục theo dõi và điều chỉnh để đảm bảo mọi chuyển động đều đúng như ý muốn. Trong hành trình này, chúng ta sẽ khám phá thiết bị phản hồi là gì, tại sao chúng quan trọng, và cách chúng thúc đẩy hiệu suất, độ chính xác, và an toàn trong các ứng dụng công nghiệp.
Thiết bị phản hồi là gì?
Thiết bị phản hồi là những cảm biến hoặc thiết bị thông minh, hoạt động như người quan sát tận tụy, thu thập thông tin về trạng thái của động cơ – từ vị trí, tốc độ đến hướng quay. Dữ liệu này được gửi đến bộ điều khiển của biến tần hoặc hệ thống servo, giúp điều chỉnh hoạt động động cơ theo thời gian thực. Trong các ứng dụng công nghiệp, từ dây chuyền sản xuất đến robot phẫu thuật, thiết bị phản hồi là yếu tố không thể thiếu để đảm bảo độ chính xác, hiệu suất và an toàn.
Tại sao cần thiết bị phản hồi?
Thiết bị phản hồi giống như một người dẫn đường trong thế giới tự động hóa, mang lại những lợi ích vượt trội:
- Độ chính xác cao: Giúp hệ thống đạt được vị trí và tốc độ mong muốn với sai số tối thiểu, đảm bảo mọi thao tác đều chính xác.
- Hiệu suất tối ưu: Phản hồi thời gian thực cho phép điều chỉnh tức thì, giảm lãng phí năng lượng và nâng cao hiệu quả vận hành.
- An toàn: Đảm bảo động cơ hoạt động đúng yêu cầu, đặc biệt trong các ứng dụng nhạy cảm như robot công nghiệp hay máy móc y tế.
Các loại thiết bị phản hồi phổ biến
Dưới đây là các loại thiết bị phản hồi phổ biến trong các ứng dụng biến tần và servo, mỗi loại mang đặc điểm riêng biệt để phù hợp với nhu cầu cụ thể.
Bộ mã hóa (Incremental Encoder)
Bộ mã hóa tăng dần chuyển đổi chuyển động cơ học thành tín hiệu số, cung cấp thông tin về vị trí tương đối và tốc độ của động cơ. Chúng tạo ra các xung vuông được bộ điều khiển đếm để xác định chuyển động.
- Ưu điểm:
- Độ chính xác cao, lý tưởng cho các ứng dụng yêu cầu điều khiển tốc độ và vị trí chính xác.
- Chi phí hợp lý, dễ tích hợp vào hệ thống.
- Linh hoạt với nhiều độ phân giải khác nhau.
- Nhược điểm:
- Dễ bị ảnh hưởng bởi rung động hoặc nhiễu điện trong môi trường công nghiệp.
- Chỉ cung cấp dữ liệu tương đối, cần tham chiếu ban đầu (homing) để xác định vị trí tuyệt đối.
Ứng dụng: Hệ thống băng chuyền, robot công nghiệp, máy CNC.
Resolver

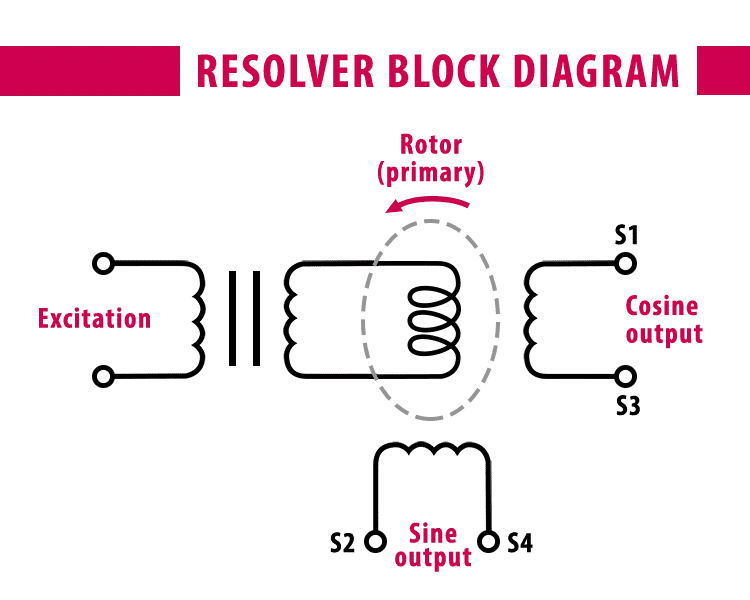

Resolver là thiết bị phản hồi điện từ, hoạt động dựa trên nguyên lý cảm ứng từ, sử dụng hai cuộn dây (sin và cos) để tạo tín hiệu analog, xác định vị trí và tốc độ trục động cơ.
- Ưu điểm:
- Độ bền cao, chịu được nhiệt độ khắc nghiệt, rung động và môi trường bụi bẩn.
- Không cần bảo trì thường xuyên, phù hợp với công nghiệp nặng.
- Cung cấp dữ liệu vị trí tuyệt đối trong một vòng quay.
- Nhược điểm:
- Độ phân giải thấp hơn so với bộ mã hóa.
- Yêu cầu mạch điện tử phức tạp để xử lý tín hiệu analog.
Ứng dụng: Công nghiệp ô tô, hàng không vũ trụ, nhà máy thép.
Bộ mã hóa tuyệt đối (Absolute Encoder)
Bộ mã hóa tuyệt đối cung cấp thông tin vị trí chính xác mà không cần tham chiếu ban đầu, sử dụng các giao thức kỹ thuật số như BiSS, EnDat hoặc Hiperface để truyền dữ liệu.
- Ưu điểm:
- Cung cấp vị trí tuyệt đối, ngay cả khi mất điện.
- Độ chính xác và độ phân giải cao, phù hợp với các ứng dụng đòi hỏi độ tin cậy cao.
- Hỗ trợ giao tiếp kỹ thuật số, giảm nhiễu tín hiệu.
- Nhược điểm:
- Chi phí cao hơn so với bộ mã hóa tăng dần.
- Kích thước lớn hơn, có thể không phù hợp với hệ thống nhỏ gọn.
Ứng dụng: Máy y tế, robot phẫu thuật, hệ thống điều khiển chuyển động chính xác.
Thiết bị phản hồi kỹ thuật số (Digital Feedback Devices)
Thiết bị phản hồi kỹ thuật số sử dụng các giao thức tiên tiến như BiSS, EnDat, hoặc Hiperface để truyền dữ liệu tốc độ cao, thường được tích hợp vào bộ mã hóa tuyệt đối hoặc đa vòng.
- Ưu điểm:
- Tốc độ truyền dữ liệu nhanh, giảm độ trễ.
- Khả năng chống nhiễu tốt nhờ giao tiếp kỹ thuật số.
- Hỗ trợ các tính năng nâng cao như chẩn đoán lỗi và lưu trữ thông tin động cơ.
- Nhược điểm:
- Yêu cầu phần mềm và phần cứng tương thích để xử lý giao thức.
- Chi phí cao hơn so với các thiết bị analog.
Ứng dụng: Hệ thống servo tiên tiến, máy công cụ CNC, robot công nghiệp.
So sánh các thiết bị phản hồi
Bảng dưới đây so sánh các thiết bị phản hồi dựa trên các tiêu chí chính, giúp lựa chọn thiết bị phù hợp cho từng ứng dụng:
| Loại thiết bị | Độ chính xác | Độ bền | Chi phí | Ứng dụng chính |
|---|---|---|---|---|
| Incremental Encoder | Cao | Trung bình | Thấp | Băng chuyền, robot, máy CNC |
| Resolver | Trung bình | Cao | Trung bình | Công nghiệp nặng, ô tô, hàng không |
| Absolute Encoder | Rất cao | Cao | Cao | Y tế, robot phẫu thuật, điều khiển chính xác |
| Digital Feedback Devices | Rất cao | Cao | Rất cao | Servo tiên tiến, máy công cụ CNC |
Ứng dụng của thiết bị phản hồi trong biến tần và servo
Ứng dụng trong biến tần
Trong các hệ thống tự động hóa sử dụng biến tần, thiết bị phản hồi giúp cải thiện hiệu suất điều khiển tốc độ và mô-men xoắn. Một số ví dụ điển hình:
- Băng chuyền công nghiệp: Bộ mã hóa tăng dần giúp biến tần duy trì tốc độ ổn định, đảm bảo dây chuyền sản xuất không bị gián đoạn.
- Máy bơm và quạt: Resolver cung cấp dữ liệu tốc độ đáng tin cậy, giúp biến tần điều chỉnh lưu lượng và áp suất hiệu quả.
- Hệ thống thang máy: Bộ mã hóa tuyệt đối đảm bảo vị trí chính xác của cabin thang máy, tăng độ an toàn và thoải mái.
Ứng dụng trong hệ thống servo
Hệ thống servo yêu cầu độ chính xác cao hơn, và thiết bị phản hồi là yếu tố cốt lõi để đạt được điều này. Một số ứng dụng nổi bật:
- Robot công nghiệp: Bộ mã hóa tuyệt đối hoặc thiết bị phản hồi kỹ thuật số giúp robot thực hiện các chuyển động phức tạp với độ chính xác cao.
- Máy CNC: Bộ mã hóa cung cấp dữ liệu vị trí và tốc độ, đảm bảo các công cụ cắt gọt hoạt động chính xác theo thiết kế.
- Thiết bị y tế: Resolver hoặc bộ mã hóa tuyệt đối được sử dụng trong các thiết bị như máy quét CT hoặc robot phẫu thuật, nơi độ tin cậy và an toàn là tối quan trọng.
Lựa chọn thiết bị phản hồi phù hợp
Chọn thiết bị phản hồi phù hợp là bước quan trọng để đảm bảo hiệu suất và hiệu quả của hệ thống. Các yếu tố cần xem xét bao gồm:
- Yêu cầu ứng dụng: Ứng dụng cần vị trí tương đối hay tuyệt đối? Độ phân giải cần thiết là bao nhiêu?
- Môi trường hoạt động: Thiết bị có phải hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, rung động, bụi bẩn) hay không?
- Ngân sách: Chi phí của thiết bị và hệ thống tích hợp có phù hợp với ngân sách không?
- Khả năng tương thích: Thiết bị phản hồi có tương thích với bộ điều khiển và phần mềm hiện có không?
- Giao thức giao tiếp: Các giao thức như BiSS, EnDat, hoặc Hiperface có được hỗ trợ không?
Ví dụ, trong một nhà máy thép với môi trường khắc nghiệt, resolver là lựa chọn lý tưởng nhờ độ bền cao. Ngược lại, một hệ thống robot phẫu thuật cần bộ mã hóa tuyệt đối để đảm bảo độ chính xác và an toàn tối đa.
