Trong các nhà máy Việt Nam, từ dệt may Đà Nẵng đến xi măng Quảng Ninh, động cơ điện là trái tim của dây chuyền sản xuất. Nhưng để cỗ máy ấy vận hành trơn tru, tấm tên động cơ – như một “chứng minh thư” – đóng vai trò then chốt, cung cấp mọi thông tin cần thiết về điện áp, công suất, tốc độ, và hơn thế nữa. Một lần đọc sai tấm tên có thể khiến động cơ cháy, dây chuyền dừng, hoặc hóa đơn tiền điện tăng vọt. Với các giải pháp từ INVT, như biến tần GD20 hay GD200A, bạn có thể tối ưu hóa hiệu suất động cơ nếu hiểu rõ tấm tên. Hãy cùng khám phá cách đọc tấm tên động cơ một cách dễ dàng, từ các thông số chính đến ứng dụng thực tế, để đảm bảo an toàn, tiết kiệm chi phí, và giữ dây chuyền chạy êm ru.
1. Tem động cơ là gì?

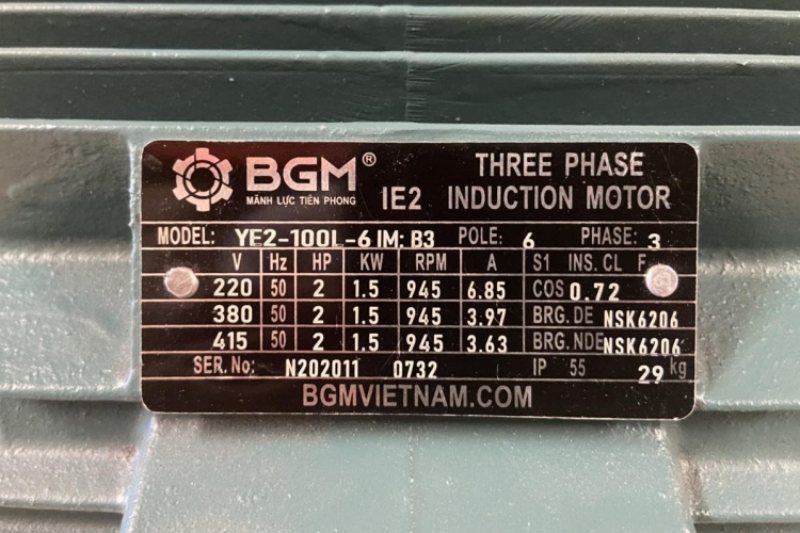

Tấm tên động cơ là nhãn kim loại hoặc nhựa bền gắn trên thân động cơ, ghi rõ các thông số kỹ thuật như điện áp, công suất, tốc độ, và loại động cơ. Đây là “kim chỉ nam” giúp bạn:
- Chọn đúng thiết bị: Tìm biến tần GD20 hoặc GD200A phù hợp với thông số động cơ.
- Kết nối an toàn: Đấu dây đúng điện áp (220V hoặc 380V) để tránh cháy động cơ.
- Bảo trì và thay thế: Xác định phụ tùng hoặc động cơ thay thế chính xác.
Ví dụ thực tế: Tại một nhà máy dệt ở Đà Nẵng, kỹ thuật viên đọc tấm tên động cơ, biết công suất 15 kW, điện áp 380V, tốc độ 1450 RPM, từ đó chọn đúng model thay thế, tránh gián đoạn sản xuất và tiết kiệm chi phí sửa chữa.
2. Các thông số chính trên tem
Tấm tên động cơ chứa nhiều thông số, nhưng đừng lo – dưới đây là các thông số quan trọng được giải thích đơn giản, kèm ví dụ thực tế:
Điện áp định mức
- Ý nghĩa: Điện áp mà động cơ hoạt động tối ưu, như 220V, 380V, hoặc cả hai (dual voltage). Dung sai thường ±10%, tức động cơ 380V chạy ổn ở 342V-418V.
- Tại sao quan trọng: Đấu sai điện áp gây cháy động cơ hoặc giảm hiệu suất.
- Ví dụ: Tấm tên ghi “380/660V”. Ở Việt Nam, lưới công nghiệp 380V thường dùng cấu hình tam giác (Δ).
- Lưu ý: Khi dùng biến tần GD20, kiểm tra kỹ điện áp đầu vào và cấu hình dây để đảm bảo tương thích.
Số pha (Phase – PH)
- Ý nghĩa: Loại nguồn điện, thường 1 pha (dân dụng, 220V) hoặc 3 pha (công nghiệp, 380V). Động cơ 3 pha 220V rất hiếm.
- Tại sao quan trọng: Đảm bảo nguồn điện phù hợp.
- Ví dụ: Tấm tên ghi “3 PH”. Động cơ cần nguồn 3 pha 380V, không dùng được cho điện 1 pha 220V tại nhà.
- Gợi ý: Để chạy động cơ 3 pha trên nguồn 1 pha, dùng biến tần GD20 hỗ trợ chuyển đổi 1 pha ra 3 pha.
Dòng điện định mức (Full Load Amps – FLA)
- Ý nghĩa: Dòng điện (A) khi động cơ chạy đầy tải (100% công suất).
- Tại sao quan trọng: Dùng để chọn dây điện, khởi động từ, cầu chì, hoặc biến tần. Vượt dòng định mức gây quá nóng, giảm hiệu suất, hoặc hỏng động cơ.
- Ví dụ: Tấm tên ghi “FLA: 30A” cho động cơ 380V. Biến tần cần có dòng định mức ≥30A, như GD200A.
- Ví dụ thực tế: Nhà máy xi măng Quảng Ninh chọn dây điện nhỏ hơn dòng định mức, dẫn đến dây nóng chảy, tốn hàng triệu đồng thay mới.
Công suất định mức (ngựa – HP hoặc Kilowatt – kW)
- Ý nghĩa: Sức mạnh động cơ, đo bằng mã lực (HP) hoặc kilowatt (kW). 1 HP ≈ 0,746 kW.
- Tại sao quan trọng: Xác định động cơ có đủ sức kéo tải (bơm, quạt, băng tải).
- Ví dụ: Tấm tên ghi “15 kW” hoặc “20 HP”. Phù hợp cho băng tải lớn ở nhà máy thép Hải Phòng.
- Lưu ý: Công suất trên tem là công suất đầu ra (output), không phải điện tiêu thụ (input).
Tốc độ định mức (RPM – vòng/phút)
- Ý nghĩa: Số vòng quay mỗi phút khi đầy tải, phụ thuộc tần số (50 Hz ở Việt Nam) và số cực (poles). Động cơ 4 cực có tốc độ khoảng 1450 RPM do trượt (slip).
- Tại sao quan trọng: Ảnh hưởng đến ứng dụng, như bơm cần tốc độ thấp, quạt cần tốc độ cao.
- Ví dụ: Tem ghi “1450 RPM”. Phù hợp cho bơm nước ở Cần Thơ, nhưng không đủ nhanh cho quạt công nghiệp cần 2900 RPM.
- Lưu ý: Biến tần, như GD20, có thể điều chỉnh tốc độ, nhưng không vượt giới hạn động cơ.
Tần số định mức (Frequency – Hz)
- Ý nghĩa: Tần số dòng điện, ở Việt Nam là 50 Hz.
- Tại sao quan trọng: Tần số sai làm động cơ chạy sai tốc độ hoặc hỏng.
- Ví dụ thực tế: Nhà máy Bắc Ninh nhập động cơ 60 Hz từ Mỹ, quên kiểm tra tần số, khiến động cơ chạy quá nhanh và hỏng sau vài tuần.
Hệ số quá tải (Service Factor – SF)
- Ý nghĩa: Khả năng chịu tải vượt định mức, như 1.15 (115% công suất trong thời gian ngắn).
- Tại sao quan trọng: Cho biết động cơ có chịu được quá tải tạm thời.
- Ví dụ: Tem ghi “SF: 1.15” cho động cơ 10 kW. Có thể chạy 11,5 kW ngắn hạn, nhưng làm thường xuyên giảm tuổi thọ.
- Lưu ý: Với biến tần, SF thường giảm xuống 1.0, tránh chạy quá tải.
Loại thiết kế (Design Letter – DES)
- Ý nghĩa: Đặc điểm mô-men xoắn khởi động, như A, B, C, D (B phổ biến, mô-men trung bình).
- Tại sao quan trọng: Ảnh hưởng khả năng khởi động với tải nặng (máy nén) hay nhẹ (quạt).
- Ví dụ: Tem ghi “DES: B”. Phù hợp băng tải, nhưng không lý tưởng cho máy nén cần mô-men cao (DES: C hoặc D).
- Ví dụ thực tế: Nhà máy thực phẩm Cà Mau chọn sai động cơ DES: B cho máy nén, dẫn đến khó khởi động, phải thay động cơ DES: C.
Hiệu suất (Efficiency – EFF)
- Ý nghĩa: Tỷ lệ năng lượng điện chuyển thành năng lượng cơ học, thường 80-95%. Hiệu suất cao (IE3, IE4) tiết kiệm điện.
- Tại sao quan trọng: Giảm chi phí điện và nhiệt độ động cơ.
- Ví dụ: Tem ghi “EFF: 90%”. Chỉ mất 10% năng lượng dưới dạng nhiệt, phù hợp cho nhà máy chạy liên tục.
- Ví dụ thực tế: Nhà máy thép Hải Phòng chuyển sang động cơ IE3 (92%), tiết kiệm hàng chục triệu đồng tiền điện mỗi năm.
Lớp cách điện (Insulation Class – INS)
- Ý nghĩa: Khả năng chịu nhiệt của vật liệu cách điện, như B (130°C), F (155°C), H (180°C).
- Tại sao quan trọng: Đảm bảo an toàn ở môi trường nóng, như nhà máy xi măng.
- Ví dụ: Tem ghi “INS: F”. Phù hợp cho lò nung ở Quảng Ninh với nhiệt độ cao.
- Lưu ý: Nhiệt độ vượt lớp cách điện làm hỏng cuộn dây.
Kiểu khung (Frame Size – FR)
- Ý nghĩa: Kích thước vật lý động cơ, theo chuẩn IEC (như 112M) hoặc NEMA (như 182T).
- Tại sao quan trọng: Đảm bảo động cơ vừa vị trí lắp đặt.
- Ví dụ: Tem ghi “FR: 112M”. Kỹ thuật viên ở Đà Nẵng kiểm tra để thay động cơ đúng kích thước.
- Lưu ý: Kiểm tra kiểu lắp (foot-mounted, flange-mounted).
Loại vỏ (Enclosure – ENCL)
- Ý nghĩa: Mức độ bảo vệ trước bụi, nước, như TEFC (kín, có quạt) hoặc ODP (hở, chống nhỏ giọt).
- Tại sao quan trọng: Chọn vỏ phù hợp môi trường (bụi, ẩm).
- Ví dụ: Tem ghi “ENCL: TEFC”. Phù hợp nhà máy xi măng Quảng Ninh đầy bụi.
- Ví dụ thực tế: Trạm bơm Cần Thơ dùng động cơ ODP trong môi trường ẩm, dẫn đến rỉ sét, phải thay sớm.
3. Cách dùng thông tin từ tem động cơ
Hiểu tấm tên giúp bạn thực hiện các công việc hiệu quả:
Chọn biến tần:
- Dựa vào dòng định mức, điện áp, công suất để chọn biến tần, như GD20 hoặc GD200A. Ví dụ, động cơ 15 kW, FLA 30A, 380V cần biến tần ≥30A, hỗ trợ 380V.
- Lưu ý: Kiểm tra tần số và tốc độ để không vượt giới hạn động cơ.
Kết nối điện an toàn:
- Đọc điện áp, số pha để đấu dây đúng (tam giác Δ hoặc sao Y) theo sơ đồ trên tấm tên hoặc hộp nối dây.
- Ví dụ: Kỹ thuật viên Hà Nội đấu sai 660V cho lưới 380V, khiến động cơ không chạy, tốn chi phí sửa chữa.
Bảo trì và thay thế:
- Dựa vào frame size, công suất, RPM để chọn động cơ thay thế chính xác.
- Kiểm tra lớp cách điện, loại vỏ để phù hợp môi trường.
- Ví dụ thực tế: Nhà máy Bắc Ninh thay động cơ sai frame size, không lắp vừa, mất thời gian và chi phí đặt lại.
Tiết kiệm điện:
- Chọn động cơ hiệu suất cao (IE3, IE4) và vận hành đúng điện áp, tần số để giảm chi phí điện.
- Tránh chạy vượt service factor thường xuyên để kéo dài tuổi thọ.
4. Lưu ý khi đọc tem động cơ
- Tấm tên mờ hoặc mất: Kiểm tra tài liệu kỹ thuật từ nhà sản xuất (Siemens, ABB, TECO) hoặc đo thực tế bằng đồng hồ.
- Khác biệt nhà sản xuất: Các hãng (WEG, Siemens, Baldor) trình bày tấm tên khác nhau, nhưng thông số chính (điện áp, FLA, RPM) luôn có.
- Kiểm tra tiêu chuẩn: Động cơ Việt Nam thường theo chuẩn IEC, nhưng động cơ nhập từ Mỹ dùng NEMA (HP, 60 Hz). Đọc kỹ để tránh nhầm.
- Hỏi chuyên gia: Liên hệ nhà cung cấp như INVT hoặc kỹ thuật viên để được hỗ trợ bằng tiếng Việt.
Ví dụ thực tế: Nhà máy chế biến thủy sản Cà Mau dùng động cơ 60 Hz cho lưới 50 Hz, khiến động cơ chạy sai tốc độ, hỏng sau vài tháng.
5. Kết luận
Tấm tên động cơ là “kim chỉ nam” giúp bạn làm chủ động cơ điện, từ chọn biến tần GD20, đấu nối an toàn, đến bảo trì hiệu quả. Hiểu các thông số như điện áp, dòng điện, công suất, tốc độ, và hiệu suất giúp tránh cháy động cơ, gián đoạn sản xuất, và tiết kiệm chi phí. Với sự hỗ trợ từ INVT, bạn có thể tối ưu hóa dây chuyền sản xuất, từ nhà máy dệt Đà Nẵng đến xi măng Quảng Ninh.
Mẹo cho người mới:
- Chụp ảnh tem: Lưu thông tin để tham khảo khi mua phụ tùng.
- Dùng đèn pin: Tem ở vị trí khó đọc, đèn pin giúp rõ hơn.
- Học từng bước: Bắt đầu với điện áp, dòng định mức, RPM trước khi tìm hiểu SF, DES.
