1. Sóng hài là gì?
Khi nói đến chất lượng điện, đa số mọi người hình dung một đường sin mượt mà, đều đặn ở tần số 50 Hz. Nhưng thực tế, khi đưa biến tần hay các thiết bị phi tuyến vào hệ thống, dạng sóng này không còn hoàn hảo nữa. Sóng hài xuất hiện – đó là các thành phần điện áp hoặc dòng điện có tần số bằng bội số nguyên của tần số cơ bản. Ở Việt Nam, với 50 Hz, sóng hài sẽ xuất hiện tại 100 Hz (hài bậc 2), 150 Hz (hài bậc 3), 250 Hz (hài bậc 5)…
Định nghĩa kỹ thuật: Sóng hài được đo bằng chỉ số THD (Total Harmonic Distortion). Nếu THD càng cao, dạng sóng càng méo so với sóng lý tưởng. Một biến tần 6 xung có thể làm THD dòng (THD-I) lên đến 70-100% nếu không xử lý, khiến sóng sin chuẩn bị “bóp méo” thành dạng răng cưa.
Ví dụ dễ hình dung: Bạn thử tưởng tượng một dàn nhạc giao hưởng. Âm chủ đạo là 50 Hz, nhưng có thêm những âm chen ngang ở 150 Hz, 250 Hz, 350 Hz. Âm nhạc trở nên chói tai – cũng giống như lưới điện bị ô nhiễm sóng hài.

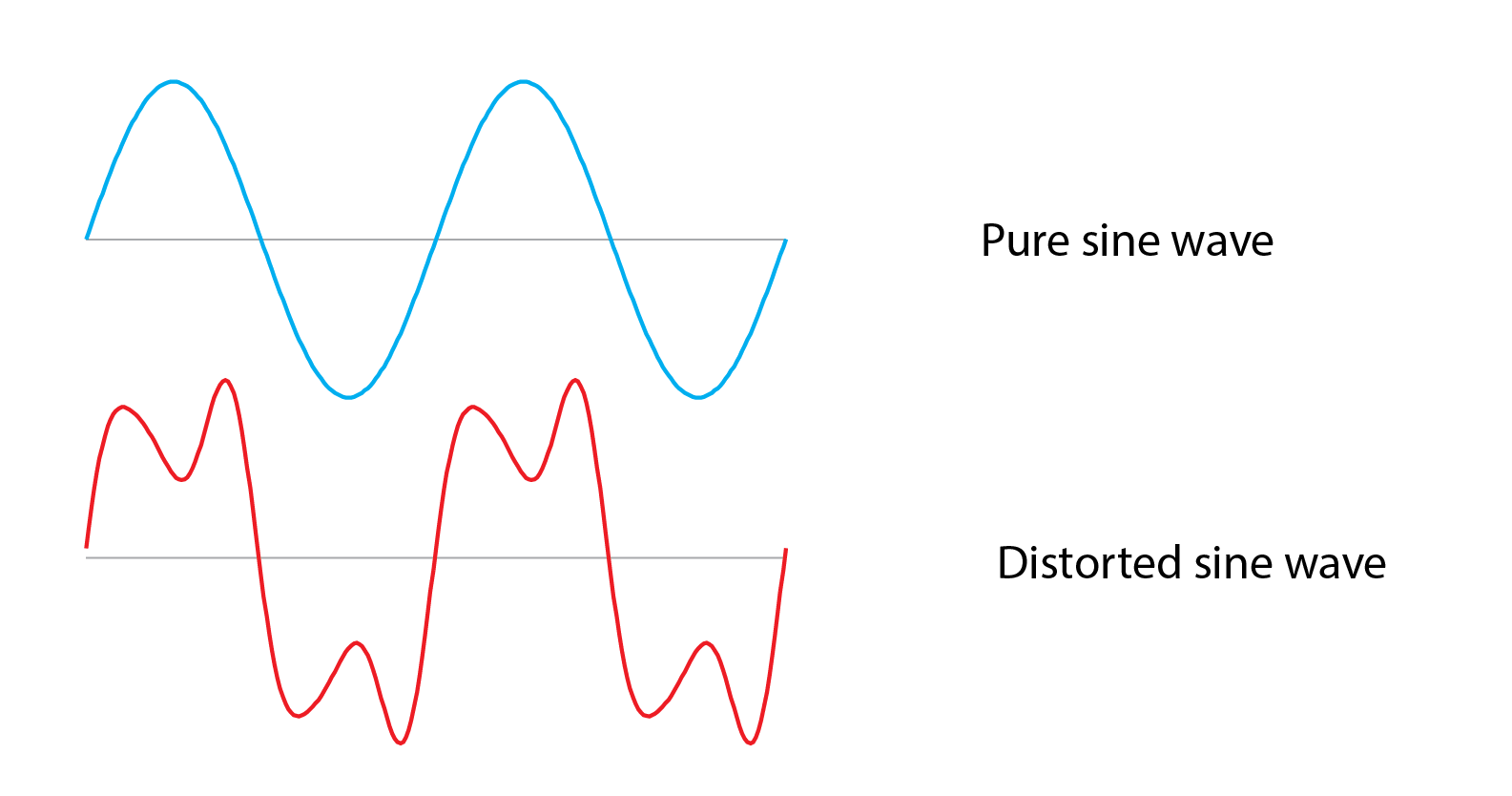

Xanh: sóng sin chuẩn ; Đỏ: sóng hài chen vào làm méo
Tại sao cần quan tâm? Vì sóng hài không chỉ gây nóng thiết bị, tốn điện mà còn khiến doanh nghiệp bị phạt do vi phạm chuẩn điện năng (IEEE 519, TCVN 6474:1999).
2. Nguyên nhân sinh sóng hài từ biến tần
Khi biến tần hoạt động, dòng điện đi qua bộ chỉnh lưu không còn dạng trơn tru mà bị “cắt khúc”. Chính sự gián đoạn này sinh ra sóng hài.
| Nguyên nhân | Giải thích | Ví dụ thực tế |
|---|---|---|
| Tải phi tuyến | Bộ chỉnh lưu 6 xung chỉ hút dòng ở đỉnh sóng → dạng sóng méo | Biến tần 6 xung có THD-I tới 70-100% |
| Cấu trúc chỉnh lưu | Biến tần 12 xung/18 xung giảm sóng hài nhờ biến áp dịch pha | 12 xung: THD-I ~15%, 18 xung: 3-5% |
| Lưới điện yếu | Điện áp mất cân bằng 2-3% làm biên độ hài tăng | KCN Việt Nam 380V dao động mạnh → hài trầm trọng |
| Tải thay đổi | Tải nhẹ sinh nhiều hài bậc thấp, tải nặng làm biên độ cao hơn | Biến tần bơm chạy 50% tải có phổ hài khác với 100% |
Câu chuyện thực tế: Nhà máy xi măng ở Quảng Ninh dùng biến tần 6 xung cho băng tải, không lắp lọc. Hậu quả: hài bậc 5 và 7 gây nhiễu PLC, làm dây chuyền dừng liên tục.
3. Tác động tiêu cực
Sóng hài giống như “ký sinh trùng điện” – âm thầm gặm nhấm hệ thống. Những tác động thường gặp:
- Đối với thiết bị: động cơ nóng, cách điện hỏng, vòng bi mòn do dòng điện lạc.
- Đối với điều khiển: nhiễu tín hiệu PLC, SCADA; cảm biến đọc sai.
- Đối với chi phí: điện năng tổn hao, hóa đơn tăng; có nguy cơ bị EVN phạt nếu vượt chuẩn.
- Đối với hệ thống: cộng hưởng với tụ bù làm nổ tụ, điện áp tăng vọt bất thường.
Ví dụ: Nhà máy thủy sản Cà Mau từng gặp sự cố tụ bù cháy và biến áp quá nhiệt vì sóng hài, thiệt hại hàng trăm triệu.
4. Cách khắc phục
Giảm sóng hài không có nghĩa là phải “xây lại từ đầu”. Có nhiều giải pháp, từ cơ bản đến cao cấp:
| Giải pháp | Mức giảm THD | Ưu điểm | Hạn chế | Ứng dụng |
|---|---|---|---|---|
| Cuộn kháng AC/DC | THD-I ~30-40% | Rẻ, dễ lắp | Không triệt hài bậc 5,7 | Biến tần < 37 kW |
| Bộ lọc thụ động | THD-I ~12-15% | Chi phí hợp lý | Kích thước lớn | Nhà máy thép, xi măng |
| Bộ lọc chủ động (AHF) | < 8% | Triệt hài toàn diện, bù cosφ | Giá cao | Điện tử, tự động hóa cao |
| Biến tần 12/18 xung | 3-15% | Hiệu quả cao, không cần lọc | Cần biến áp dịch pha | Trạm bơm, hóa dầu |
| Biến tần AFE | < 5% | Tái sinh năng lượng, chuẩn IEEE 519 | Rất đắt | Thang máy, dầu khí |
Ví dụ: Nhà máy điện tử ở Bắc Ninh lắp AHF 100 A → giảm sóng hài bảo vệ dây chuyền SMT. Trạm bơm lớn ở ĐBSCL dùng biến tần 18 xung để đáp ứng yêu cầu EVN.
5. Thiết bị khác cũng gây sóng hài
- Bộ nguồn xung (SMPS): trong PC, server → sinh hài bậc 3, 5, 7.
- Đèn LED, ballast điện tử: gây nóng dây trung tính, THD-I 15-30%.
- Máy hàn, lò cảm ứng: hài mạnh, gây hỏng tụ bù.
- UPS: chạy tải nhẹ gây THD-I 10-30%.
- Ổn áp điện tử: gây méo điện áp, ảnh hưởng thiết bị nhạy cảm.
Điểm chung: đây đều là tải phi tuyến, sinh ra các hài bậc thấp (3,5,7). Giải pháp khử sóng hài cho biến tần cũng có thể áp dụng để kiểm soát nhóm thiết bị này.
6. Hướng dẫn triển khai & khuyến nghị
- Đánh giá hệ thống:
- Đo THD tại PCC bằng máy phân tích (Fluke 435…)
- Xác định số biến tần, UPS, LED trong nhà máy.
- Chọn giải pháp phù hợp:
- Biến tần nhỏ: cuộn kháng, lọc thụ động.
- Biến tần lớn/UPS: AHF, biến tần đa xung, AFE.
- Làm việc với nhà cung cấp: chọn đơn vị có chứng nhận IEEE 519, hỗ trợ kỹ thuật tại VN, phụ tùng sẵn kho.
- Bảo trì định kỳ: thay tụ lọc sau 5-7 năm, vệ sinh quạt, kiểm tra cuộn kháng 6-12 tháng/lần.
Khuyến nghị cho Việt Nam:
- Nhà máy vừa & nhỏ: chọn cuộn kháng/bộ lọc thụ động để tiết kiệm.
- Ngành dầu khí, hóa chất: dùng biến tần 18 xung hoặc AFE để đạt chuẩn ATEX/IECEx.
- Tham khảo giải pháp INVT để được tư vấn chuyên sâu và dịch vụ hậu mãi.
7. Các thiết bị khác gây sóng hài trong hệ thống điện
Ngoài biến tần, nhiều thiết bị khác trong hệ thống điện cũng tạo ra sóng hài do đặc tính tải phi tuyến của chúng:
Bộ nguồn xung (Switched-Mode Power Supplies – SMPS):
- Thiết bị: Dùng trong máy tính, máy chủ, TV, và thiết bị văn phòng.
- Cơ chế: SMPS sử dụng bộ chỉnh lưu và chuyển mạch tần số cao để chuyển đổi AC thành DC, tạo ra dòng điện méo mó với sóng hài bậc 3, 5, và 7.
- Tác động: Gây nhiễu EMI, làm nóng dây trung tính, và tăng THD-I (20-50%) trong các tòa nhà văn phòng hoặc nhà máy sản xuất điện tử.
- Ví dụ: Một nhà máy sản xuất linh kiện ở Bắc Ninh gặp nhiễu PLC do SMPS từ máy chủ không có bộ lọc.
Đèn huỳnh quang và LED với ballast điện tử:
- Thiết bị: Đèn huỳnh quang compact (CFL), đèn LED công nghiệp.
- Cơ chế: Ballast điện tử chuyển đổi AC thành DC và điều chỉnh dòng điện, tạo sóng hài bậc 3 và 5 (THD-I từ 15-30%).
- Tác động: Làm nóng dây trung tính, gây nhấp nháy đèn, và tăng tổn hao năng lượng trong các nhà máy hoặc tòa nhà thương mại.
- Ví dụ: Một siêu thị ở TP.HCM gặp vấn đề dây trung tính quá nhiệt do đèn LED không có bộ lọc hài.
Máy hàn hồ quang và lò cảm ứng:
- Thiết bị: Dùng trong nhà máy thép, cơ khí, hoặc chế tạo kim loại.
- Cơ chế: Máy hàn và lò cảm ứng sử dụng dòng điện lớn và chuyển mạch tần số cao, tạo sóng hài bậc 5, 7, và cao hơn (THD-I lên đến 40-60%).
- Tác động: Gây quá nhiệt biến áp, nhiễu hệ thống điều khiển, và cộng hưởng với tụ bù công suất.
- Ví dụ: Một nhà máy thép ở Hải Phòng gặp hỏng tụ bù do sóng hài từ lò cảm ứng.
Bộ lưu điện (UPS – Uninterruptible Power Supply):
- Thiết bị: Dùng trong trung tâm dữ liệu, bệnh viện, hoặc nhà máy sản xuất.
- Cơ chế: UPS sử dụng bộ chỉnh lưu và nghịch lưu (inverter), tạo sóng hài bậc 3, 5, và 7, đặc biệt khi chạy ở chế độ tải nhẹ (THD-I từ 10-30%).
- Tác động: Gây nhiễu cho thiết bị nhạy cảm, tăng tổn hao năng lượng, và giảm tuổi thọ UPS.
- Ví dụ: Một bệnh viện ở Hà Nội gặp nhiễu hệ thống y tế do UPS không có bộ lọc hài.
Máy biến áp điện tử và bộ điều chỉnh điện áp (AVR):
- Thiết bị: Dùng trong nhà máy sản xuất hoặc hệ thống ổn áp.
- Cơ chế: Sử dụng chuyển mạch bán dẫn (như SCR hoặc IGBT), tạo sóng hài bậc thấp (3, 5) với THD-I từ 15-40%.
- Tác động: Gây méo mó điện áp, làm nóng biến áp, và nhiễu hệ thống điều khiển.
- Ví dụ: Một nhà máy dệt ở Đà Nẵng gặp lỗi PLC do sóng hài từ AVR không được kiểm soát.
Lưu ý:
- Các thiết bị trên thường tạo sóng hài bậc thấp (3, 5, 7), tương tự biến tần, nên các giải pháp khắc phục (như cuộn kháng, bộ lọc hài) cũng có thể áp dụng.
- Ở Việt Nam, các nhà máy sản xuất hoặc khu công nghiệp thường có nhiều thiết bị phi tuyến hoạt động đồng thời, làm tăng tổng mức sóng hài (THD) trong lưới điện.
- Để giảm tác động, cần giám sát THD tại điểm nối chung (PCC) và lắp bộ lọc hài hoặc sử dụng thiết bị có tích hợp giảm sóng hài (như UPS hoặc đèn LED chất lượng cao).
