Hãy tưởng tượng bạn đang đứng trong một nhà máy gốm sứ, nơi những khối nguyên liệu thô như silica, cát, thạch anh được biến thành bột mịn, sẵn sàng để tạo nên những sản phẩm tinh xảo như gạch men, chén đĩa hay đồ sứ cao cấp. Tiếng máy móc gầm vang, nhịp nhàng, với trung tâm là những chiếc máy nghiền bi khổng lồ, quay đều quanh trục ngang, chứa đầy bi nghiền và nguyên liệu. Trong câu chuyện này, INVT đã mang đến một giải pháp đột phá với dòng biến tần GD200A, kết hợp cùng hệ thống PLC và HMI đơn giản, giúp tối ưu hóa quy trình nghiền bi trong ngành gốm sứ tại Ấn Độ. Hãy cùng khám phá hành trình này, từ cấu trúc hệ thống đến những lợi ích vượt trội mà giải pháp này mang lại.
Giới thiệu hệ thống

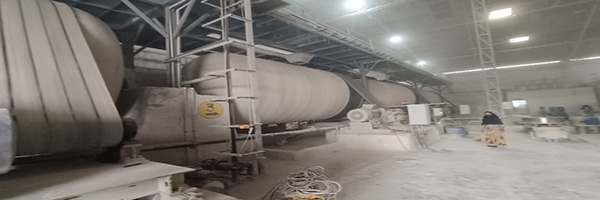

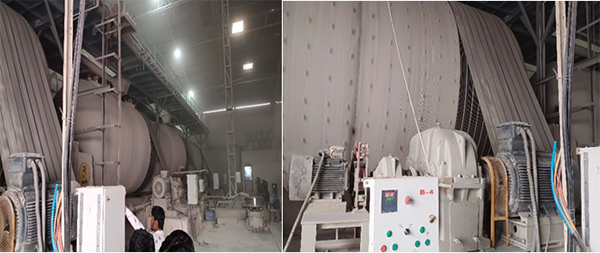

Máy nghiền bi là trái tim của ngành công nghiệp gốm sứ, với cấu trúc hình trụ rỗng quay quanh trục ngang, chứa bi nghiền và nguyên liệu. Những cỗ máy này không chỉ xuất hiện trong ngành gốm mà còn đóng vai trò quan trọng trong sản xuất xi măng, vật liệu silicat, phân bón, kim loại đen và màu, cũng như công nghiệp kính. Trong dự án này, bốn máy nghiền bi được trang bị biến tần GD200A, kết hợp với các biến tần công suất nhỏ hơn để điều khiển động cơ khuấy silo và băng tải, tạo nên một hệ thống vận hành hiệu quả và ổn định.
Cấu trúc hệ thống bao gồm:
- Máy nghiền bi: Được trang bị biến tần GD200A công suất 315kW và 160kW để điều khiển quá trình nghiền, đảm bảo bột mịn đạt chất lượng cao.
- Bồn chứa (silo): Bột mịn sau nghiền được lưu trữ trong các silo, với động cơ khuấy hoạt động liên tục để ngăn vật liệu đóng rắn.
- Hệ thống tự động hóa: Sử dụng biến tần GD200A kết hợp PLC và HMI để điều khiển và giám sát quy trình một cách đơn giản, hiệu quả.
- Quy trình sản xuất: Nguyên liệu như silica, cát, thạch anh được nghiền thành bột mịn, phục vụ sản xuất gạch, gốm sứ, chén đĩa và các sản phẩm khác.
Thông tin dự án và giải pháp kỹ thuật
Thông tin dự án
Dự án tại Ấn Độ tập trung vào việc nghiền các loại nguyên liệu như silica, cát, thạch anh để sản xuất bột mịn, phục vụ ngành gốm sứ. Dưới đây là những điểm nổi bật:
- Ứng dụng xử lý nhiều loại nguyên liệu khác nhau, với mục tiêu tạo ra bột mịn chất lượng cao.
- Biến tần GD200A điều khiển máy nghiền bi chính.

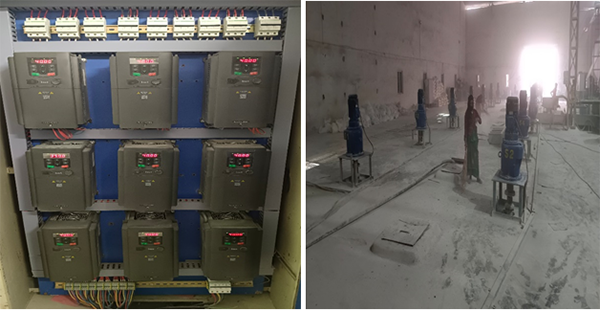

- Biến tần công suất nhỏ hơn điều khiển động cơ khuấy silo.
- Tổng cộng 4 máy nghiền bi và 16 động cơ khuấy silo được lắp đặt.
- Panel điều khiển từ xa hỗ trợ nhập liệu và thao tác dễ dàng.
- PLC thực hiện các lệnh khởi động/dừng cơ bản và ghi nhận dữ liệu.
- HMI dùng để cài đặt, giám sát và lưu trữ dữ liệu vận hành.
Giải pháp INVT cung cấp
INVT đã triển khai giải pháp tích hợp với các thiết bị hiện đại, đảm bảo hiệu suất và độ tin cậy cao. Bảng dưới đây liệt kê cấu hình thiết bị:
| Thiết bị | Model | Số lượng |
|---|---|---|
| Biến tần cho máy nghiền bi | GD200A-315G/355P-4 | 1 |
| Biến tần cho máy nghiền bi | GD200A-160G/185P-4 | 3 |
| Biến tần cho động cơ khuấy silo | GD200A-7R5G/011P-4 | 16 |
| PLC điều khiển | IVC1L-3624MAR | 1 |
| Màn hình HMI | VS070QE | 1 |

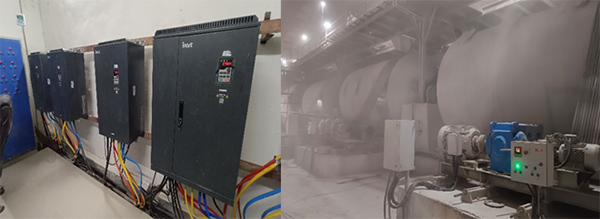

Vận hành và chạy thử hệ thống
Sau khi lắp đặt, hệ thống được kiểm tra và hiệu chỉnh kỹ lưỡng để đảm bảo các thông số vận hành của máy nghiền bi và động cơ khuấy silo đạt yêu cầu. Các cơ cấu vận hành, bảo vệ và ghi nhận dữ liệu được tích hợp trong PLC và HMI, cho phép người vận hành thao tác dễ dàng qua panel điều khiển từ xa. HMI cung cấp giao diện trực quan để cài đặt, giám sát và lưu trữ dữ liệu, đảm bảo quy trình sản xuất diễn ra mượt mà và hiệu quả.
Lợi ích và ưu điểm đạt được:
- Thay thế kết nối sao-tam giác truyền thống, biến tần GD200A giúp giảm tiêu thụ điện năng và đảm bảo khởi động/dừng mượt mà, giảm sốc cơ học.
- Giải pháp tiết kiệm chi phí, dễ triển khai so với các đối thủ cạnh tranh.
- Hệ thống vận hành ổn định, giảm chi phí bảo trì đáng kể.
- Biến tần cho phép điều khiển chính xác thông qua các đầu vào số, tăng độ linh hoạt.
- Điểm nổi bật nhất là giảm tiêu thụ điện năng, tối ưu hóa hiệu quả vận hành.
Kết luận
Dự án ứng dụng biến tần GD200A cho máy nghiền bi và các thiết bị phụ trợ trong ngành gốm sứ đã chứng minh được hiệu quả vượt trội. Hệ thống không chỉ ổn định, tiết kiệm chi phí mà còn đáp ứng đầy đủ các yêu cầu công nghệ khắt khe. Giải pháp này phù hợp cho cả các nhà máy quy mô nhỏ và lớn, mang lại giá trị bền vững cho ngành công nghiệp gốm sứ.
Hướng phát triển trong tương lai
Với thành công của dự án này, biến tần GD200A cho thấy tiềm năng lớn trong việc ứng dụng vào nhiều ngành công nghiệp khác nhau, từ xi măng, phân bón đến kính. Giải pháp tiết kiệm chi phí và hiệu quả cao của INVT hứa hẹn sẽ tiếp tục mở rộng, hỗ trợ các nhà máy tối ưu hóa sản xuất và nâng cao năng lực cạnh tranh trên thị trường.
