Trong những nhà máy may mặc nhộn nhịp, xưởng giặt tấp nập, hay các bệnh viện và khách sạn luôn cần mọi thứ sạch sẽ, máy giặt công nghiệp là một người hùng không thể thiếu. Chúng không chỉ giúp tăng hiệu suất làm việc mà còn giảm đáng kể chi phí nhân công. Nhưng để một cỗ máy như vậy vận hành mượt mà, hệ thống điều khiển và truyền động phải thực sự ổn định. Hãy cùng tôi khám phá câu chuyện về cách biến tần INVT GD200A đã trở thành giải pháp lý tưởng cho máy giặt công nghiệp, đặc biệt tại thị trường Indonesia, mang lại hiệu suất vượt trội và độ tin cậy đáng kinh ngạc.
1. Nguyên lý hệ thống
Máy giặt công nghiệp là sự kết hợp hoàn hảo giữa hệ thống điện và cơ khí, trong đó mỗi bộ phận đều đóng vai trò quan trọng để đảm bảo quy trình giặt hiệu quả. Hệ thống điều khiển truyền động điện, với trái tim là biến tần INVT, giúp máy giặt hoạt động chính xác qua các giai đoạn như ngâm, giặt, xả, và vắt. Để hiểu rõ hơn, hãy cùng xem sơ đồ cấu tạo của máy giặt công nghiệp:

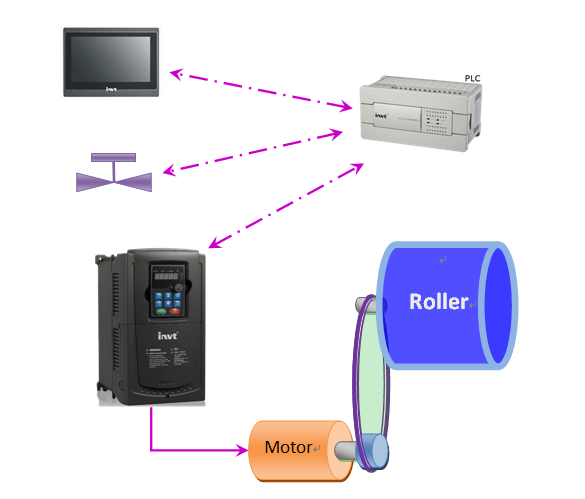

Hình 1: Cấu tạo máy giặt công nghiệp
2. Danh sách các bộ phận chính
Hệ thống điều khiển của máy giặt công nghiệp sử dụng các thiết bị cốt lõi từ INVT, kết hợp với động cơ mạnh mẽ để đảm bảo hiệu suất tối ưu. Dưới đây là các thành phần chính:
| Loại | Mã sản phẩm | Mô tả |
|---|---|---|
| Biến tần | GD200A-011G/015P-4 | Điều khiển động cơ quay trống, nhận tín hiệu khởi động/dừng và tín hiệu tốc độ từ bộ điều khiển |
| PLC | IVC1-1614MAR1 | Quản lý toàn bộ hệ thống điều khiển, giám sát tín hiệu phản hồi từ các thiết bị bên ngoài và xuất tín hiệu để vận hành van điện từ, điều chỉnh tốc độ quay trống |
| Động cơ | 7.5kW/380V/60Hz/1750rpm/14.4A | Truyền động cho trống giặt |
3. Quy trình vận hành
Quy trình giặt của máy giặt công nghiệp được chia thành 4 bước chính: ngâm, giặt, xả nước, và vắt nước. Mỗi bước đều được điều khiển chính xác bởi biến tần GD200A và PLC, đảm bảo hiệu quả và tiết kiệm năng lượng.
a. Ngâm: Khi người dùng cho quần áo vào trống, khóa cửa, chọn chương trình và nhấn START, PLC mở van cấp nước để đưa nước và chất tẩy rửa vào. Đồng thời, biến tần khởi động động cơ ở tốc độ thấp 2Hz (70rpm), quay luân phiên theo chiều xuôi và ngược để ngâm đều quần áo.
b. Giặt: Sau khoảng 10 phút ngâm, PLC tăng tín hiệu analog, đưa động cơ lên tốc độ 10.7Hz (375rpm). Trống giặt tiếp tục chuyển hướng luân phiên, đảm bảo quần áo được giặt sạch hiệu quả.
c. Xả nước: Sau thời gian cài đặt (có thể điều chỉnh qua HMI), van xả mở để loại bỏ nước bẩn ra ngoài.
d. Vắt nước: PLC tăng tín hiệu analog, đẩy tốc độ động cơ lên 146.3Hz (5120rpm) để vắt khô quần áo bằng lực ly tâm, đảm bảo hiệu quả vắt tối ưu.
4. Ưu điểm
Việc tích hợp biến tần GD200A và PLC của INVT vào máy giặt công nghiệp mang lại nhiều lợi ích vượt trội:
- Giảm dòng khởi động đột ngột: Động cơ hoạt động mượt mà, giảm áp lực lên hệ thống điện.
- Cải thiện hiệu suất điều khiển tốc độ: Chính xác hơn, đáp ứng nhanh các thay đổi trong quy trình giặt.
- Tốc độ tối đa ấn tượng: Lên tới 5120rpm, gấp 3 lần tốc độ định mức động cơ (1750rpm), đảm bảo vắt khô hiệu quả.
- Chuyển hướng linh hoạt: Tăng tốc, giảm tốc, và chuyển hướng xuôi/ngược mà không gặp lỗi.
- Điều khiển vector không cảm biến: Duy trì mô-men xoắn ổn định ở tần số thấp, lý tưởng cho giai đoạn ngâm và giặt.
- Giảm yêu cầu bảo trì: Loại bỏ cơ cấu điều chỉnh tốc độ phức tạp, tiết kiệm chi phí bảo trì.
- Dễ dàng lập trình: Quy trình giặt được cài đặt linh hoạt qua PLC và HMI.
- Thiết kế tối ưu: Giảm dây nối, thuận tiện cho bảo trì và vận hành.
5. Giải pháp
Sơ đồ mạch điện của biến tần GD200A được thiết kế để tích hợp mượt mà với hệ thống máy giặt công nghiệp, đảm bảo điều khiển chính xác và hiệu quả:

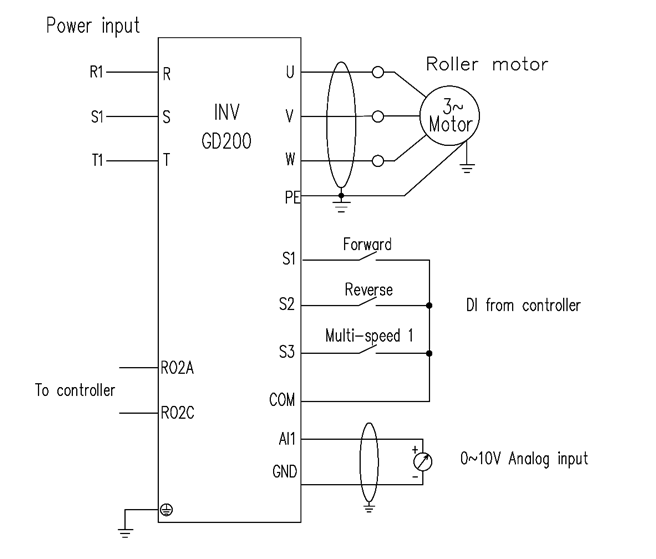

Hình 2: Sơ đồ mạch điện biến tần
Các thông số cài đặt quan trọng của GD200A bao gồm:
| Mã | Mô tả | Mã | Mô tả |
|---|---|---|---|
| P00.00 | Chế độ điều khiển tốc độ | P01.08 | Lựa chọn chế độ dừng |
| P00.01 | Kênh lệnh chạy | P05.01 | Chức năng đầu vào S1 |
| P00.03 | Tần số tối đa | P05.02 | Chức năng đầu vào S2 |
| P00.04 | Giới hạn trên tần số | P05.03 | Chức năng đầu vào S3 |
| P00.05 | Giới hạn dưới tần số | P05.33 | Giới hạn dưới AI |
| P00.06 | Lệnh tần số | P05.35 | Giới hạn trên AI |
| P00.11 | Thời gian tăng tốc | P06.03 | Chức năng relay đầu ra 1 |
| P00.12 | Thời gian giảm tốc | P10.04 | Tốc độ bước 1 |
6. Ứng dụng
Giải pháp của INVT đã được ứng dụng rộng rãi trên máy giặt công nghiệp tại Indonesia, Trung Quốc và nhiều quốc gia khác. Hình ảnh thực tế dưới đây cho thấy sự tích hợp hoàn hảo của GD200A trong môi trường công nghiệp:
Hình ảnh máy giặt công nghiệp
7. Kết luận
Biến tần INVT GD200A đã chứng minh được hiệu suất xuất sắc trong ứng dụng máy giặt công nghiệp, mang lại sự ổn định, độ tin cậy, và hiệu quả vượt trội. Với khả năng điều khiển tốc độ chính xác, giảm dòng khởi động đột ngột, và hỗ trợ tốc độ vắt lên tới 5120rpm, GD200A không chỉ nâng cao hiệu suất giặt mà còn tiết kiệm chi phí bảo trì và năng lượng. Giải pháp này đã được ứng dụng thành công tại nhiều quốc gia, đặc biệt là Indonesia, khẳng định vị thế của INVT trong việc cung cấp các giải pháp công nghệ tiên tiến cho ngành công nghiệp.
Tài liệu tham khảo
[1] Hướng dẫn vận hành biến tần GD200A – Công ty TNHH Điện INVT Thâm Quyến.
