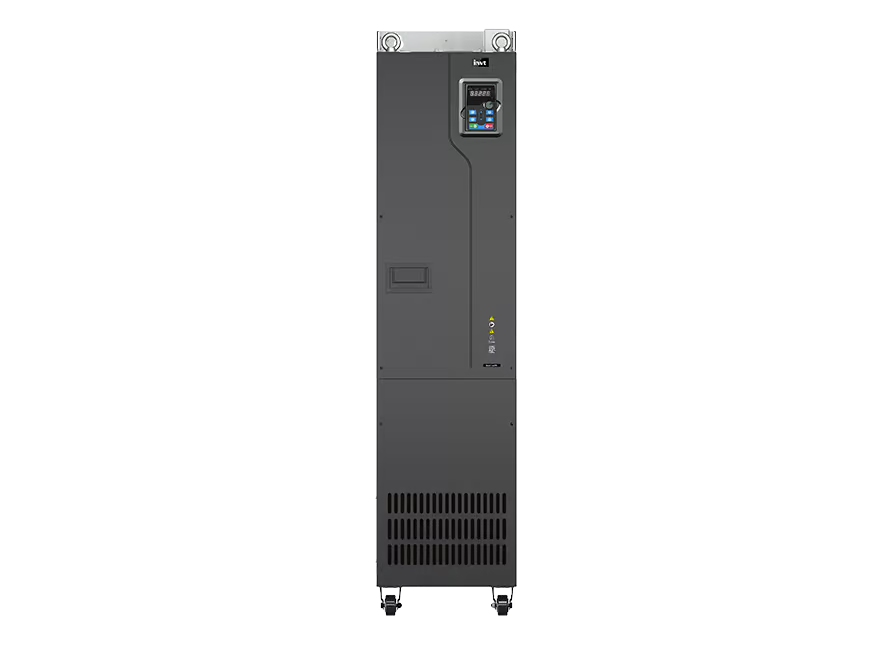

Biến tần INVT GD290-500G-4

Mô tả

Tổng quan chi tiết biến tần INVT GD290-500G-4 (500 kW – Tải G)

Biến tần công nghiệp cấp nguồn lớn INVT GD290-500G-4 là thiết bị điều khiển động cơ đỉnh cao, được nghiên cứu chuyên biệt để hoạt động bền bỉ ở mức công suất cao nhất trên lưới điện 3 pha 380V–480V. Sản phẩm đáp ứng hoàn hảo các yêu cầu khắt khe nhất của hệ thống tự động hóa công nghiệp nặng.

Thiết bị chuyên biệt cho chế độ tải nặng G-type với công suất định mức tối đa đạt 500 kW, cung cấp dòng điện đầu vào 800A và dòng điện đầu ra 900A. Cấu hình này mang lại sức mạnh vượt trội cho các ứng dụng cơ khí có quy mô đồ sộ.

Sản phẩm tích hợp công nghệ điều khiển véc-tơ không cảm biến tiên tiến kết hợp hệ thống phần cứng tản nhiệt công suất lớn. Biến tần giúp doanh nghiệp vận hành trơn tru các dây chuyền trọng điểm, đảm bảo an toàn, tiết kiệm năng lượng và tối ưu hóa tuổi thọ toàn bộ hệ thống.

Các thông số và công nghệ vận hành nổi bật

Điều khiển SVC đỉnh cao: Đảm bảo khả năng đáp ứng mô-men tức thì, giữ vững tốc độ quay ổn định dưới mọi biến động tải nặng.
Cấu trúc phần cứng siêu bền: Thiết kế tủ công suất lớn tối ưu hóa khả năng giải nhiệt và chống chịu điều kiện môi trường nhà xưởng khắc nghiệt.
Giao diện vận hành trực quan: Hỗ trợ bàn phím LED và các tính năng chẩn đoán lỗi thông minh giúp kỹ sư dễ dàng kiểm soát hệ thống.
Bảo vệ phần cứng toàn diện: Tích hợp mạch bảo vệ quá dòng, quá áp, sụt áp và quá nhiệt an toàn tuyệt đối.

Thông số kỹ thuật định mức chi tiết

Mã sản phẩm: GD290-500G-4
Công suất định mức: 500 kW (Chuyên dụng tải nặng G-type)
Dải điện áp đầu vào: 3 pha, 380V đến 480V
Dòng điện định mức: Đầu vào 800A – Đầu ra 900A
Tiêu chuẩn bảo vệ phần cứng: Khung vỏ tiêu chuẩn công nghiệp, đạt các chứng nhận quốc tế khắt khe

Ứng dụng thực tế trong công nghiệp hiện đại

Model 500kW này là giải pháp chiến lược cho các hệ thống máy móc hạng nặng quy mô quốc gia hoặc nhà máy lớn như bơm cấp nước công suất khổng lồ, quạt hút hầm mỏ siêu lớn, băng tải khai thác mỏ toàn tuyến, máy nghiền vật liệu công suất cao và các dây chuyền luyện kim, xi măng.

Thông tin chung
Model series	Goodrive GD290 Series
Thương hiệu	INVT
Loại thiết bị	Biến tần hạ áp đa chức năng (Low-voltage multifunction general-purpose VFD)
Dải công suất	0.75 kW – 500 kW
Điện áp nguồn vào	3 pha 380 V AC (±15%)
Tần số nguồn vào	50 / 60 Hz (47 – 63 Hz)
Tần số đầu ra	0 – 400 Hz
Nhiệt độ môi trường	−10°C đến 50°C (giảm tải 1% mỗi 1°C khi > 40°C)
Cấp bảo vệ	IP20
Đặc tính điều khiển & vận hành
Phương pháp điều khiển	SVC (Sensorless Vector Control), V/F, Space Voltage Vector Control
Động cơ tương thích	Động cơ không đồng bộ (AM / IM)
Mô men khởi động	≈150% tại 0.5 Hz (SVC)
Độ chính xác điều khiển tốc độ	±0.2% (SVC)
Khả năng quá tải	150% dòng định mức trong 1 phút; 180% trong 10s; 200% trong 1s (tùy model)
Chế độ khởi động	Khởi động trực tiếp, khởi động có phanh DC, tracking tốc độ
Chức năng autotuning	Static autotuning / Rotary autotuning
Giao tiếp & tín hiệu I/O
Ngõ vào số (DI)	S1 – S4, tối đa 1 kHz
Ngõ vào xung tốc độ cao	HDIA, tối đa 50 kHz
Ngõ vào analog	AI1: 0–10V / 0–20mA; AI2: −10V đến +10V
Ngõ ra analog	AO0, AO1: 0–10V / 0–20mA
Ngõ ra relay	2 relay (NO/NC), 3A/AC 250V, 1A/DC 30V
Truyền thông	RS485 (Modbus RTU); hỗ trợ mở rộng PROFIBUS, CANopen, PROFINET, Ethernet
Nguồn phụ cấp	24 VDC, dòng tối đa 200 mA
Bảo vệ & tiêu chuẩn
Bảo vệ điện	Quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, quá tải động cơ
Phanh động năng	Hỗ trợ điện trở phanh và bộ phanh ngoài
Bộ lọc EMC	Tích hợp (Class C3)
Chuẩn tuân thủ	CE, RoHS
Ứng dụng điển hình	Bơm, quạt, băng tải, máy nén, hệ thống HVAC, dây chuyền công nghiệp

INVT GD290-Manual (ENG)

Cập nhật: 25-02-2026

INVT GD290_Catalog (ENG)_V2.0

24 trang | Cập nhật: 11-09-2026

	Đại lý chính hãng → Xem chứng nhận
	3 kho Hà Nội, HCM, Cần Thơ.
	Xuất xứ Trung Quốc, đủ CO CQ
	Bảo hành 2 năm, có đổi mới → Xem chi tiết
	096.428.9490

Công suất (kW)	500
Điện áp	3P380V→3P380V
Nước	Trung Quốc
