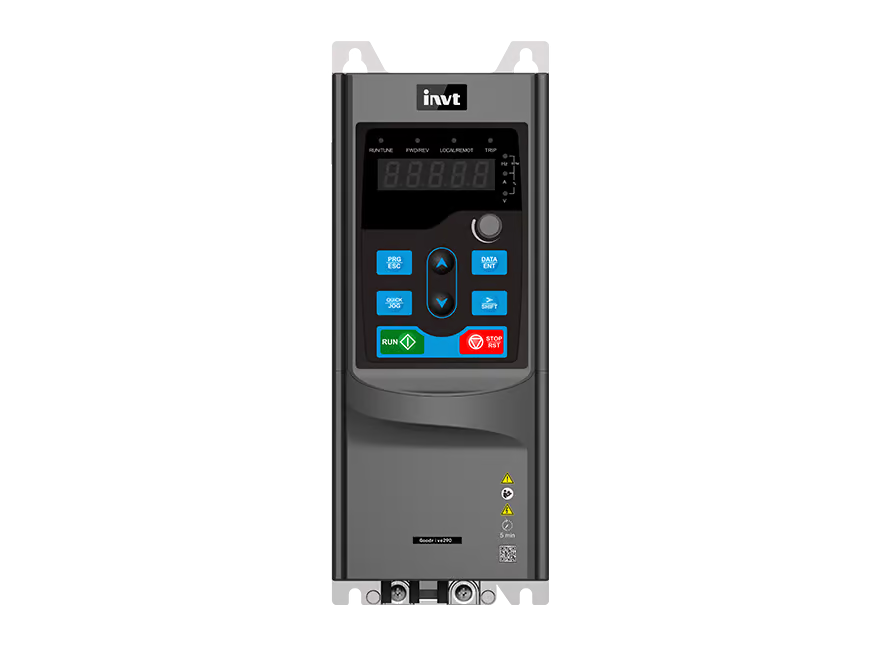

Biến tần INVT GD290-1R5G/2R2P-4

Mô tả

Tổng quan chi tiết biến tần INVT GD290-1R5G/2R2P-4 (1.5kW / 2.2kW)

Thuộc dòng sản phẩm biến tần đa năng cao cấp Goodrive290 của INVT, thiết bị INVT GD290-1R5G/2R2P-4 mang đến giải pháp truyền động toàn diện và hiệu quả cao cho các hệ thống máy móc sử dụng lưới điện 3 pha 380V–480V.

Sản phẩm đáp ứng linh hoạt hai cấp công suất gồm tải nặng G-type 1.5 kW (dòng vào 4.5A, dòng ra 3.7A) và tải biến đổi P-type 2.2 kW (dòng vào 6A, dòng ra 5A). Thiết kế này tối ưu hóa khả năng đầu tư thiết bị cho các nhà thiết kế hệ thống và kỹ sư cơ điện.

Thiết bị ứng dụng phương pháp điều khiển không gian véc-tơ hiện đại, giúp kiểm soát hoàn hảo tốc độ quay và momen của động cơ không đồng bộ mà không cần cảm biến phản hồi ngoài. Sản phẩm đem lại hiệu quả tiết kiệm điện năng vượt trội thông qua chế độ ECO kết hợp tính năng ngủ/thức thông minh.

Các thông số và công nghệ vận hành nổi bật

Điều khiển véc-tơ không cảm biến (SVC): Đảm bảo độ chính xác tuyệt đối về tốc độ, giúp động cơ phản ứng cực nhanh trước các thay đổi tải trọng đột ngột.
Chức năng ngủ/thức thông minh: Tối ưu hóa hiệu suất năng lượng cho các ứng dụng bơm và quạt, tự động chuyển sang chế độ ngủ khi nhu cầu tải thấp.
Giao diện vận hành tiện lợi: Trang bị bàn phím LED tiêu chuẩn, hỗ trợ tháo rời và kết nối từ xa giúp kỹ sư dễ dàng cấu hình, giám sát thông số.
Cấu trúc phần cứng tối ưu: Thiết kế dạng sách nhỏ gọn giúp tối ưu diện tích lắp đặt, kết hợp mạch bảo vệ quá dòng, quá áp toàn diện.

Thông số kỹ thuật định mức chi tiết

Mã sản phẩm: GD290-1R5G/2R2P-4
Công suất định mức: 1.5 kW (G-type) / 2.2 kW (P-type)
Dải điện áp đầu vào: 3 pha, 380V đến 480V
Dòng điện định mức: Đầu vào 4.5A/6A – Đầu ra 3.7A/5A (G/P)
Tiêu chuẩn bảo vệ phần cứng: IP20, tích hợp lớp phủ bo mạch chống ăn mòn môi trường khắc nghiệt

Ứng dụng thực tế trong công nghiệp hiện đại

Sản phẩm chuyên dụng cho các hệ thống máy móc tải nhẹ và trung bình như bơm định lượng hóa chất, quạt hút khí thải cục bộ, băng tải vận chuyển sản phẩm, máy khuấy trộn nguyên liệu và các dây chuyền lắp ráp linh kiện điện tử đòi hỏi độ chính xác cao.

Thông tin chung
Model series	Goodrive GD290 Series
Thương hiệu	INVT
Loại thiết bị	Biến tần hạ áp đa chức năng (Low-voltage multifunction general-purpose VFD)
Dải công suất	0.75 kW – 500 kW
Điện áp nguồn vào	3 pha 380 V AC (±15%)
Tần số nguồn vào	50 / 60 Hz (47 – 63 Hz)
Tần số đầu ra	0 – 400 Hz
Nhiệt độ môi trường	−10°C đến 50°C (giảm tải 1% mỗi 1°C khi > 40°C)
Cấp bảo vệ	IP20
Đặc tính điều khiển & vận hành
Phương pháp điều khiển	SVC (Sensorless Vector Control), V/F, Space Voltage Vector Control
Động cơ tương thích	Động cơ không đồng bộ (AM / IM)
Mô men khởi động	≈150% tại 0.5 Hz (SVC)
Độ chính xác điều khiển tốc độ	±0.2% (SVC)
Khả năng quá tải	150% dòng định mức trong 1 phút; 180% trong 10s; 200% trong 1s (tùy model)
Chế độ khởi động	Khởi động trực tiếp, khởi động có phanh DC, tracking tốc độ
Chức năng autotuning	Static autotuning / Rotary autotuning
Giao tiếp & tín hiệu I/O
Ngõ vào số (DI)	S1 – S4, tối đa 1 kHz
Ngõ vào xung tốc độ cao	HDIA, tối đa 50 kHz
Ngõ vào analog	AI1: 0–10V / 0–20mA; AI2: −10V đến +10V
Ngõ ra analog	AO0, AO1: 0–10V / 0–20mA
Ngõ ra relay	2 relay (NO/NC), 3A/AC 250V, 1A/DC 30V
Truyền thông	RS485 (Modbus RTU); hỗ trợ mở rộng PROFIBUS, CANopen, PROFINET, Ethernet
Nguồn phụ cấp	24 VDC, dòng tối đa 200 mA
Bảo vệ & tiêu chuẩn
Bảo vệ điện	Quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, quá tải động cơ
Phanh động năng	Hỗ trợ điện trở phanh và bộ phanh ngoài
Bộ lọc EMC	Tích hợp (Class C3)
Chuẩn tuân thủ	CE, RoHS
Ứng dụng điển hình	Bơm, quạt, băng tải, máy nén, hệ thống HVAC, dây chuyền công nghiệp
