Biến tần INVT GD200A-0R7G-4

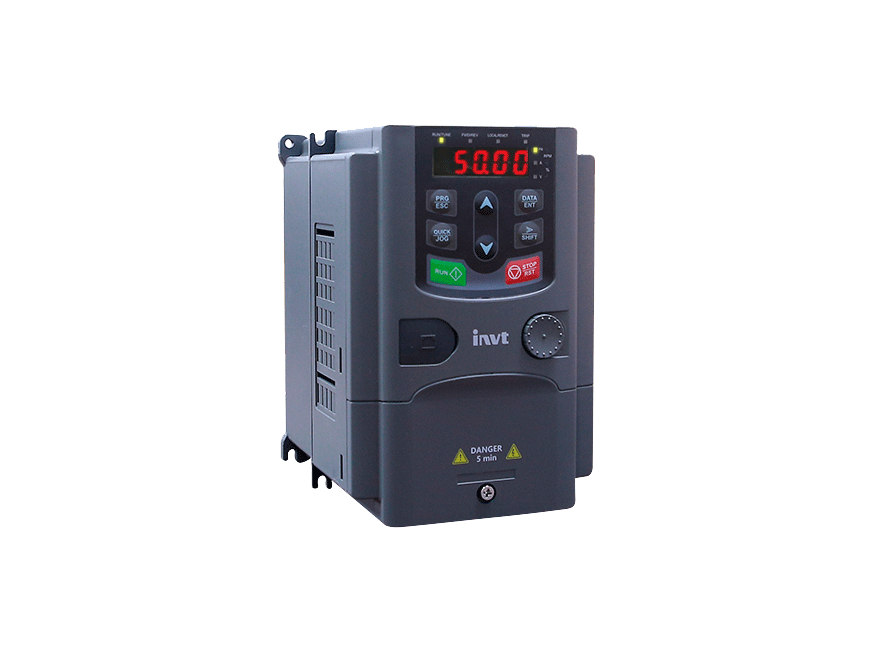

Biến tần INVT GD200A-0R7G-4 - hình số 1

Tương tự

Biến tần đa năng dùng cho cả tải nặng cố định và tải nhẹ biến thiên (bơm, quạt)

Điện áp Công suất (kW) Cho động cơ
3P380V – 3P380V tải nặng/nhẹ: 0.75/1.5 không đồng bộ

Lấy báo giá

Quảng bá doanh nghiệp

Đại lý chính hãng → Xem chứng nhận
3 kho Hà Nội, HCM, Cần Thơ.
Xuất xứ Trung Quốc, đủ CO CQ
Bảo hành 2 năm, có đổi mới → Xem chi tiết
096.428.9490
SKU: GD200A-0R7G-4 Danh mục: , , , , , , , , , , , Thẻ:

Mô tả

Giới thiệu

Biến tần INVT GD200A-0R7G-4 là model công suất nhỏ nhất trong dòng GD200A,
được thiết kế để điều khiển động cơ 0.75 kW (≈ 1 HP).
Thiết bị này sử dụng nguồn cấp 3 pha 380V, phù hợp cho các ứng dụng công nghiệp vừa và nhỏ,
nơi yêu cầu tiết kiệm điện năng, vận hành ổn định và bảo vệ động cơ toàn diện.

Dù thuộc nhóm công suất thấp, GD200A-0R7G-4 vẫn được trang bị đầy đủ tính năng của dòng GD200A,
bao gồm điều khiển linh hoạt, khả năng chịu tải cao và nhiều chế độ bảo vệ thông minh,
giúp người dùng yên tâm trong quá trình vận hành lâu dài.

Đặc điểm nổi bật

  • Công suất nhỏ gọn: phù hợp điều khiển động cơ 0.75 kW cho bơm nước, quạt gió, máy khuấy nhỏ.
  • Điều khiển đa chế độ: hỗ trợ V/F, SVC, vector không cảm biến, đảm bảo mô-men xoắn ổn định.
  • Khả năng chịu tải: quá tải 150% trong 60 giây, 180% trong 10 giây.
  • Bảo vệ an toàn: chống quá áp, thấp áp, quá dòng, ngắn mạch và quá nhiệt.
  • Kết nối dễ dàng: RS-485 Modbus RTU, dễ tích hợp với PLC hoặc hệ thống giám sát.
  • Tản nhiệt tốt: quạt làm mát thiết kế tối ưu, dễ dàng bảo trì định kỳ.

Thông số kỹ thuật cơ bản

  • Công suất định mức: 0.75 kW (≈ 1 HP)
  • Dòng điện đầu ra: khoảng 2.5 A
  • Nguồn cấp: 3 pha 380V ±15%
  • Tần số ngõ ra: 0.1 – 400 Hz
  • Điện áp ngõ ra: 0 – 380V
  • Chế độ điều khiển: V/F, SVC, vector không cảm biến
  • Quá tải: 150% trong 60 giây, 180% trong 10 giây
  • Cấp bảo vệ: IP20
  • Nhiệt độ hoạt động: -10°C đến 40°C

Lợi ích khi sử dụng

  • Tiết kiệm điện năng: điều chỉnh tốc độ theo nhu cầu, giảm lãng phí khi tải thấp.
  • Bảo vệ động cơ: hạn chế dòng khởi động cao, tăng tuổi thọ motor nhỏ.
  • Ổn định vận hành: duy trì tốc độ đồng đều, giúp thiết bị hoạt động êm ái.
  • Dễ sử dụng: giao diện thân thiện, hỗ trợ cài đặt nhanh chóng.

GD200A-0R7G-4 là giải pháp tiết kiệm, bền bỉ cho các ứng dụng cơ bản,
giúp doanh nghiệp vừa và nhỏ tối ưu chi phí và bảo vệ hệ thống sản xuất.

Ứng dụng tiêu biểu

  • Máy bơm nước nhỏ: điều chỉnh tốc độ bơm theo nhu cầu thực tế.
  • Quạt công nghiệp nhỏ: kiểm soát lưu lượng gió linh hoạt.
  • Máy khuấy, máy nén nhỏ: vận hành êm, tiết kiệm điện.
  • Thiết bị gia công nhẹ: phù hợp cho xưởng mộc, nhựa, in ấn.

Lời khuyên lắp đặt và vận hành

  • Lắp trong tủ điện khô ráo, thoáng khí.
  • Dây dẫn và CB chọn đúng chuẩn, dư tải 20–25% so với dòng định mức.
  • Bố trí không gian thoáng quanh biến tần để tản nhiệt hiệu quả.
  • Vệ sinh định kỳ quạt gió, kiểm tra board mạch để duy trì tuổi thọ.

Kết luận

Biến tần INVT GD200A-0R7G-4 tuy công suất nhỏ nhưng sở hữu đầy đủ tính năng hiện đại,
phù hợp cho nhiều ứng dụng công nghiệp và dân dụng nhẹ.
Sản phẩm này giúp tiết kiệm năng lượng, bảo vệ động cơ và mang lại hiệu quả vận hành bền bỉ,
là lựa chọn lý tưởng cho các hệ thống motor công suất thấp.

Thông số

Nguồn điện vào
Điện áp ngõ vào (V) 3P, 220VAC (±15%), 0.75~55KW
3P, 400VAC (±15%), 0.75~500KW
Tần số ngõ vào (Hz) 50Hz/60Hz, cho phép 47 ~ 63Hz
Dòng điện ngõ vào (A) Tham khảo giá trị định mức
Nguồn điện ngõ ra
Điện áp ngõ ra (V) 0 ~ điện áp ngõ vào, sai số < ±5%
Dòng điện ngõ ra (A) Tham khảo giá trị định mức
Công suất động cơ cho phép 0.4 ~ 3000 kW (tùy model)
Đặc tính điều khiển
Tần số ngõ ra (Hz) 0 ~ 400Hz
Chế độ điều khiển Vector V/F (SVPWM), Sensorless Vector (SVC), Torque control
Động cơ Động cơ không đồng bộ
Độ phân giải tốc độ 1:100
Sai số tốc độ ±0.2% (SVC)
Độ nhấp nhô tốc độ ±0.3% (SVC)
Đáp ứng torque ≤ 20ms (SVC)
Sai số torque ±10% (SVC)
Torque khởi động 0.5Hz/150% (SVC)
Khả năng quá tải 150% 1 phút, 180% 10s, 200% 1s
Chế độ P: 120% trong 60s
Độ phân giải ngõ vào analog ≤ 20mV
Độ phân giải ngõ vào số ≤ 2ms
Điện trở xả Có sẵn với model ≤ 30kW
Chức năng bắt tốc độ Khởi động êm với động cơ còn quay
Bộ lọc nhiễu Tích hợp sẵn C3, tuỳ chọn C2
Truyền thông Modbus RTU
Terminal
Ngõ vào số 08 ngõ, NO/NC, max 1kHz, tích hợp timer
Ngõ vào xung tốc độ cao 01 ngõ, hỗ trợ PNP/NPN, max 50kHz
Ngõ vào Analog AI2: 0~10V/0~20mA, AI3: -10~10V
Ngõ ra số 1 collector cực hở + 1 HDO ON/OFF hoặc xung cao
Ngõ ra Analog AO1, AO2: 0/4~20mA hoặc 0~10V
Ngõ ra Relay 2 relay lập trình RO1A-NO/RO1B-NC/RO1C-Common, RO2A-NO/RO2B-NC/RO2C-Common
Chức năng bảo vệ
Quá dòng, quá áp, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải, lỗi truyền thông…
Chức năng đặc biệt
Chức năng AVR Tự động ổn định điện áp ngõ ra khi lưới dao động
Chuyên ngành sợi/dệt Điều khiển tốc độ theo chu trình cuộn sợi
Timer, Counter Bộ định thời & bộ đếm lập trình
Bù moment Tăng moment điều khiển V/F ở tốc độ thấp
Simple water supply Duy trì áp lực hệ thống bơm
Điều khiển thắng Thắng động năng, thắng kích từ
Tiết kiệm điện Tối ưu công suất, giảm dư tải
Cân bằng tải Phân phối tải giữa nhiều động cơ
Hoạt động liên tục Tự reset lỗi, duy trì khi mất điện thoáng qua
Giám sát Kết nối máy tính, phần mềm INVT Studio V1.0
Điều kiện & Cơ khí
Phương pháp lắp đặt Wall mountable
Làm mát Bằng  gió (Air cooling)
Nhiệt độ môi trường -10°C ~ 50°C, giảm tải trên 40°C
Độ cao <1000m, trên 1000m giảm 1% công suất/100m
Cấp bảo vệ IP20
An toàn & EMC Đạt CE, tích hợp lọc C3, tùy chọn C2

Tài liệu sản phẩm

GD200A-Manual_V2.0 (tiếng Việt)

Cập nhật: 07-01-2025
