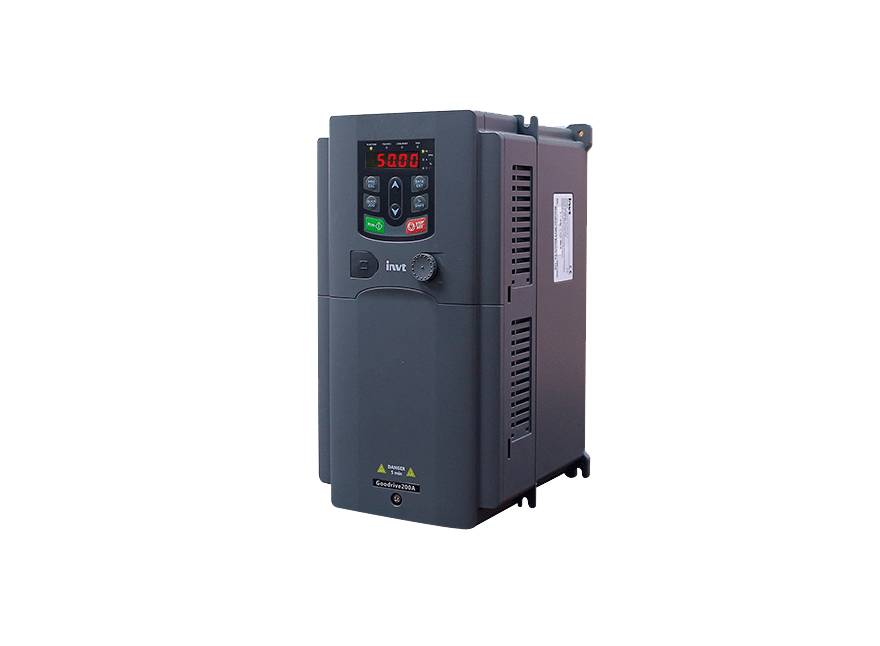

Biến tần INVT GD200A-011G/015P-4

Giới thiệu chung

Biến tần INVT GD200A-011G/015P-4 là một trong những model tiêu biểu của dòng GD200A sử dụng nguồn điện 3 pha 380V.
Thiết bị có dải công suất định mức từ 11 kW đến 15 kW (tương đương 15–20 HP), phù hợp cho các ứng dụng vừa và nặng trong công nghiệp.
Đây là lựa chọn được nhiều nhà máy, xưởng sản xuất tin dùng nhờ khả năng vận hành ổn định, tiết kiệm điện và bảo vệ động cơ toàn diện.

Đặc điểm nổi bật

Biến tần này được thiết kế với nhiều công nghệ tiên tiến:

• Điều khiển V/F truyền thống và vector không cảm biến (SVC) giúp motor hoạt động trơn tru, duy trì mô-men ổn định khi tải thay đổi.
• Khả năng chịu quá tải cao: 150% trong 60 giây và 180% trong 10 giây, hỗ trợ khởi động các tải nặng như bơm, quạt ly tâm, máy nghiền.
• Dải tần số ngõ ra rộng 0.1–400 Hz, cho phép điều chỉnh tốc độ motor từ rất thấp đến cao hơn tốc độ định mức.
• Tích hợp sẵn cổng RS-485, hỗ trợ giao thức Modbus-RTU, dễ dàng kết nối với PLC, HMI và hệ thống SCADA.
• Chức năng PID tự động duy trì áp suất, lưu lượng hoặc nhiệt độ ổn định mà không cần bộ điều khiển ngoài.

Thông số kỹ thuật chi tiết

• Công suất định mức: 11 – 15 kW
• Dòng ra định mức: 25 – 32 A
• Điện áp ngõ vào: 3 pha 380V (cho phép dao động ±15%)
• Điện áp ngõ ra: 0 – 380V, phụ thuộc điều chỉnh
• Tần số mang (Carrier): 1 – 15 kHz, điều chỉnh theo yêu cầu
• Chế độ khởi động: khởi động mềm, hạn chế dòng khởi động
• Khả năng hãm: hãm DC tích hợp, hỗ trợ điện trở hãm ngoài cho tải quán tính lớn
• Môi trường làm việc: -10°C ~ 40°C, độ ẩm <95% không ngưng tụ
• Mức bảo vệ: IP20, thích hợp lắp đặt trong tủ điện

Lợi ích khi sử dụng

Ứng dụng GD200A-011G/015P-4 mang lại nhiều lợi ích:

– Giảm chi phí điện năng 20–40% trong hệ thống bơm, quạt nhờ điều khiển tốc độ theo tải thực tế.

– Giảm hao mòn cơ khí cho động cơ và thiết bị truyền động nhờ khởi động mềm và dừng mềm.

– Nâng cao tuổi thọ thiết bị nhờ bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt.

– Hạn chế tiếng ồn, tăng sự thoải mái trong môi trường làm việc nhờ điều khiển tần số cao.

Ứng dụng phổ biến

Model này thường được sử dụng trong nhiều lĩnh vực công nghiệp:

• Hệ thống bơm nước công nghiệp: duy trì áp suất ổn định, tiết kiệm điện năng, hạn chế búa nước.
• Quạt gió và HVAC: kiểm soát tốc độ gió, cải thiện hiệu quả thông gió và điều hòa không khí.
• Băng tải sản xuất: điều khiển tốc độ linh hoạt theo nhu cầu, giảm va đập khi khởi động.
• Máy chế biến gỗ, thực phẩm: duy trì tốc độ quay ổn định, đảm bảo chất lượng sản phẩm.
• Ngành xi măng, khai khoáng: vận hành các motor nghiền, trộn với tải trọng lớn.

Hướng dẫn lắp đặt

Để đảm bảo biến tần vận hành ổn định, cần tuân thủ các khuyến nghị:

• Sử dụng dây dẫn và CB/MCB có dòng chịu tải ít nhất 1.25 lần dòng định mức.
• Nối đất chắc chắn để đảm bảo an toàn điện và giảm nhiễu sóng hài.
• Lắp đặt biến tần trong tủ điện có quạt làm mát, khoảng cách tối thiểu 10 cm quanh thiết bị.
• Không đặt biến tần ở nơi có ánh sáng mặt trời trực tiếp hoặc hơi ẩm cao.

Cài đặt vận hành

Khi cài đặt, cần nhập chính xác thông số motor theo tem: công suất, dòng định mức, điện áp, tần số.

Thiết lập thời gian tăng tốc 10 giây và giảm tốc 10 giây để hạn chế vọt dòng và đảm bảo vận hành êm.

Nếu motor kéo tải quán tính lớn, nên sử dụng thêm điện trở hãm để đảm bảo dừng nhanh mà không gây báo lỗi quá áp DC bus.

Kinh nghiệm thực tế

Nhiều kỹ sư cho biết GD200A-011G/015P-4 vận hành ổn định trong cả môi trường bụi bặm lẫn ẩm ướt khi có biện pháp che chắn phù hợp.

Thiết bị ít xảy ra lỗi khi nguồn điện dao động trong khoảng cho phép. Nếu điện áp lưới kém ổn định, có thể giảm tần số tối đa để bảo vệ motor.

Định kỳ 3–6 tháng nên vệ sinh bụi, kiểm tra quạt làm mát và siết chặt đầu cáp để tránh sự cố.

Kết luận

Biến tần INVT GD200A-011G/015P-4 là giải pháp tối ưu cho hệ thống công suất trung bình, kết hợp giữa hiệu quả tiết kiệm năng lượng và độ bền bỉ.
Sản phẩm đáp ứng đa dạng nhu cầu từ bơm, quạt, băng tải cho đến máy chế biến công nghiệp.
Nhờ công nghệ tiên tiến, thiết bị không chỉ giúp giảm chi phí vận hành mà còn nâng cao độ tin cậy, đảm bảo an toàn cho toàn bộ hệ thống điện – cơ khí trong nhà máy.
