Hãy tưởng tượng bạn đang đứng trong một nhà máy công nghiệp rộng lớn, nơi những khối thép khổng lồ được nâng lên và di chuyển với độ chính xác đáng kinh ngạc. Cầu trục dầm biên, với khả năng nâng hạ hàng chục tấn, là nhân vật chính trong bức tranh này. Từ ngành đóng tàu đến luyện kim, cầu trục là công cụ không thể thiếu để xử lý vật liệu nặng. Trong hành trình này, chúng ta sẽ khám phá cách giải pháp của INVT đã nâng cấp cầu trục dầm biên, mang lại sự an toàn, hiệu quả và chi phí hợp lý cho ngành công nghiệp thép tại Ấn Độ.
Giới thiệu

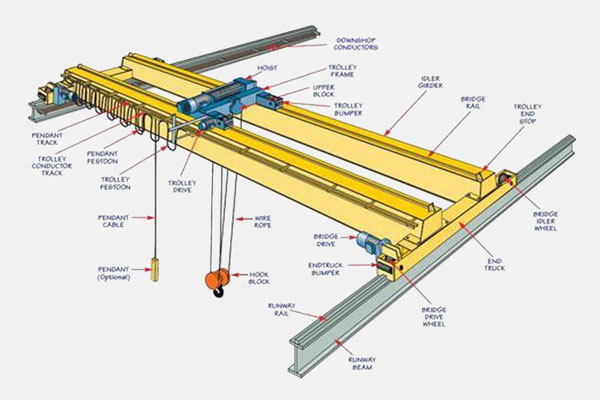

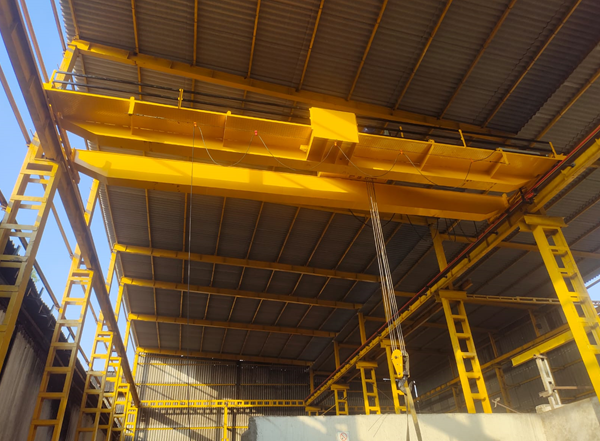

Cầu trục dầm biên là thiết bị nâng hạ mạnh mẽ, với cơ cấu tời gắn trên xe con di chuyển ngang trên dầm, và toàn bộ cầu trục có thể di chuyển dọc nhà xưởng nhờ bánh xe chạy trên ray ở hai bên vách. Cầu trục dạng cổng (gantry crane) tương tự nhưng có khung chịu lực đứng, thường được sử dụng ở kho ngoài trời hoặc bãi vận chuyển. Các cầu trục này được thiết kế để nâng các vật nặng như động cơ tàu thủy, vật liệu thép lớn trong ngành đóng tàu, luyện kim, cơ khí, hoặc kho lưu trữ hàng hóa. Cầu trục dạng cổng bao gồm hai chân đứng di chuyển trên ray sàn, với chiều cao cổng tùy thuộc vào yêu cầu móc nâng. Những hình ảnh dưới đây minh họa sự mạnh mẽ và linh hoạt của cầu trục trong môi trường công nghiệp.
Thông tin dự án và giải pháp
Thông tin dự án
Giải pháp của INVT được triển khai cho một dự án tại Ấn Độ, phục vụ ngành công nghiệp thép/kim loại với cầu trục có tải trọng nâng lên đến 20 tấn:
- Ngành ứng dụng: Công nghiệp thép/kim loại
- Ứng dụng: Cầu trục có tải trọng nâng đến 20 tấn
- Vị trí lắp đặt: Ấn Độ
Cấu hình thiết bị
Hệ thống sử dụng các biến tần GD20 của INVT, được thiết kế để điều khiển chính xác các chức năng nâng hạ và di chuyển. Bảng dưới đây liệt kê cấu hình thiết bị:
Mã model | Số lượng | Ứng dụng |
---|---|---|
GD20-09-7R5G-4-B | 1 | Tời nâng (Hoist) |
GD20-2R2G-4 | 1 | Di chuyển dọc (Long Travel) |
GD20-2R2G-4 | 1 | Di chuyển ngang (Cross Travel) |
Cấu hình hệ thống và vận hành

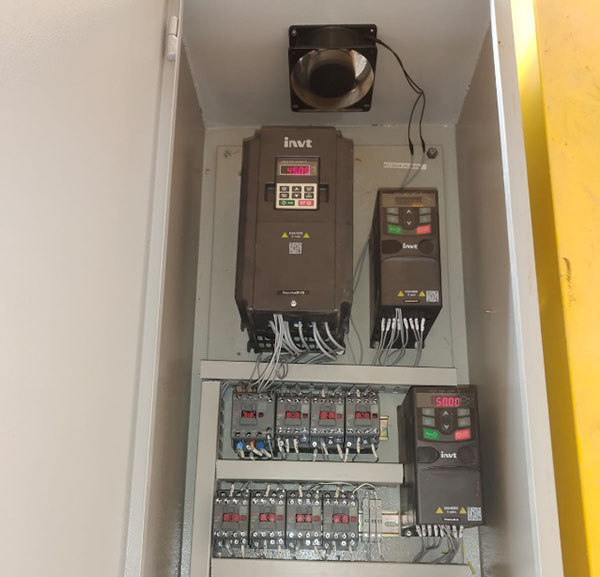

Các biến tần GD20 được lắp đặt trong tủ điện điều khiển riêng biệt, mỗi biến tần đảm nhiệm một chức năng: nâng hạ, di chuyển dọc, và di chuyển ngang. Việc cài đặt và vận hành được thực hiện nhanh chóng nhờ khả năng đồng bộ cao giữa các biến tần, đảm bảo cầu trục hoạt động mượt mà và chính xác. Hình ảnh dưới đây cho thấy tủ điện điều khiển với các biến tần được tích hợp hoàn hảo.
Ưu điểm và lợi ích
Giải pháp của INVT mang lại những lợi ích vượt trội cho cầu trục dầm biên, giúp tối ưu hóa hiệu suất và chi phí:
- Phù hợp cho ứng dụng công nghiệp nhẹ: Dòng GD20-2R2G-4 được chọn cho di chuyển ngang và dọc, là dòng biến tần kinh tế nhưng hiệu suất cao.
- Biến tần chuyên dụng cho tời nâng: Dòng GD20-09 tích hợp logic điều khiển phanh, hỗ trợ động cơ nón, với mạch xả DBU tích hợp giúp tiết kiệm chi phí. Một số phiên bản còn có cuộn kháng DC cải thiện hệ số công suất.
- Tối ưu chi phí tổng thể: Giải pháp giảm chi phí cho các bộ phận cầu trục, dầm ray và kết cấu chạy dọc, mang lại hiệu quả kinh tế cao.
- Thiết kế thuận tiện: Cho phép vận hành thủ công ở chế độ di chuyển dọc nhờ kết hợp tời điện hoặc motor kéo xích.
Kết luận
Giải pháp GD20-09 của INVT đã được ứng dụng thành công cho cầu trục EOT, trở thành lựa chọn lý tưởng trong xử lý vật liệu nặng ở ngành công nghiệp thép và kim loại. Hệ thống mang lại sự an toàn, dễ vận hành, và giảm sốc khởi động nhờ điều khiển biến tần, đồng thời bảo vệ động cơ khỏi dòng khởi động lớn. Với hiệu suất cao và chi phí hợp lý, giải pháp của INVT là sự thay thế hiệu quả cho các thương hiệu cao cấp như Yaskawa, mang lại giá trị bền vững cho khách hàng trong ngành cầu trục.
