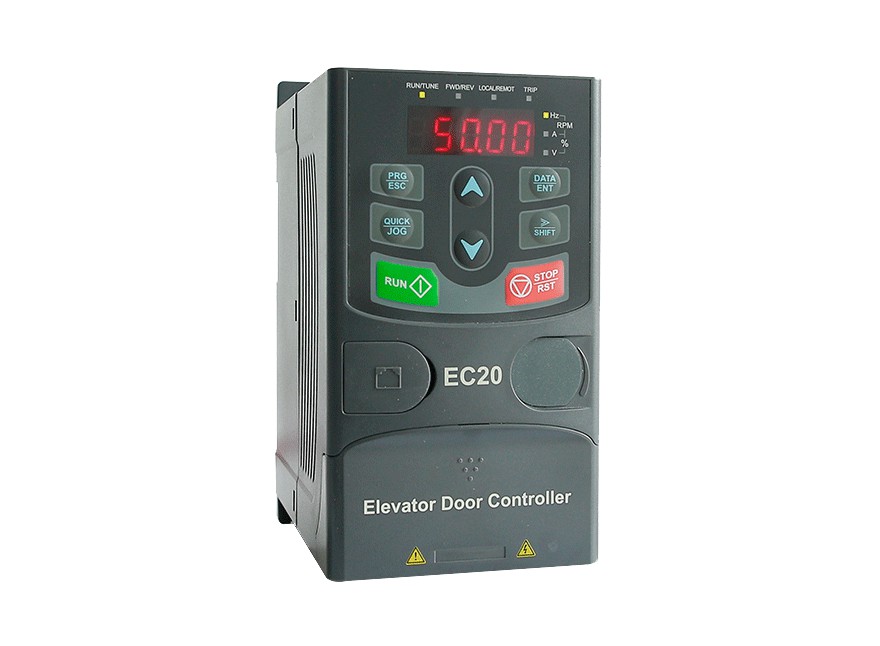

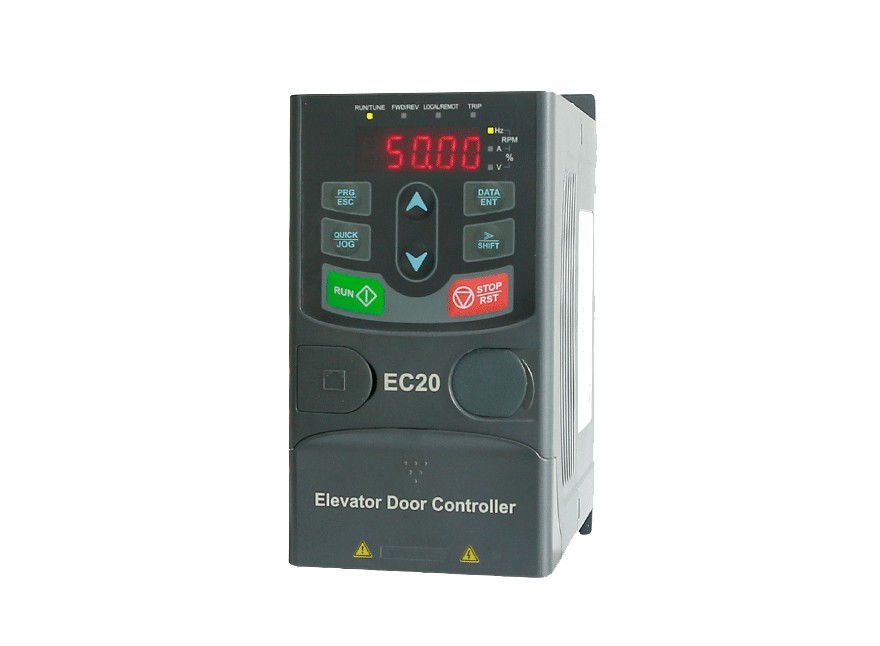

Biến tần INVT EC20-0R7G-S2

Biến tần 0.75 kW cho cửa thang máy

Biến tần 1 pha 220V công suất 0.75 kW chuyên dùng cho cửa cabin và cửa tầng thang máy. Thiết bị giúp điều khiển động cơ cửa vận hành êm, giảm va đập và hạn chế lỗi kẹt cửa. Công nghệ SVC (Sensorless Vector Control) giữ tốc độ chính xác ngay cả khi tải thay đổi, đảm bảo an toàn và độ bền cơ khí.

Thông số điện áp và công suất

Điện áp ngõ vào 1 pha 220V (-15% ~ +10%), tần số 47~63Hz. Dòng điện định mức khoảng 5A, đầu ra đạt công suất 0.75 kW, dòng 4A. Ngõ ra từ 0 ~ điện áp ngõ vào, phù hợp cho động cơ cửa thang máy nhỏ đến trung bình.

Khả năng điều khiển và vận hành

Hỗ trợ SVPWM và SVC, tỉ lệ điều chỉnh 1:100, độ chính xác tốc độ ±0.2%. Mô-men khởi động mạnh mẽ 150% tại 0.5Hz, đáp ứng nhanh dưới 20ms. Khả năng quá tải: 150% trong 1 phút, 180% trong 10 giây và 200% trong 1 giây, giúp cửa vẫn hoạt động ổn định khi ray bẩn hoặc ma sát cao.

Kết nối ngoại vi và tín hiệu

Biến tần có 7 ngõ vào số (tần số tối đa 1kHz), 1 ngõ ra Y1, 2 relay lập trình. Có cổng encoder 12V (10kHz) và truyền thông CAN (40K baud), dễ dàng tích hợp vào hệ thống điều khiển thang máy. Các relay NO/NC công suất 3A/250V dùng để báo trạng thái cửa mở/đóng hoặc cảnh báo sự cố.

Điều kiện môi trường và tiêu chuẩn

Làm việc trong dải -10 ~ 50°C (giảm tải khi trên 40°C), độ cao dưới 1000m. Mức bảo vệ IP20, khi lắp trong tủ kim loại đạt chuẩn IP3X. Đạt chứng nhận CE và hỗ trợ lọc EMI chuẩn IEC61800-3 C2/C3, giúp giảm nhiễu điện từ trong môi trường tòa nhà. Hệ thống làm mát bằng quạt gió bảo đảm tuổi thọ thiết bị.

Lợi ích cho kỹ sư và đơn vị bảo trì

Với tính năng chuyên dụng cho cửa thang máy, biến tần 0.75 kW giúp giảm hao mòn cơ khí, giảm tiếng ồn và đảm bảo cửa đóng/mở chuẩn xác. Các kỹ sư dễ dàng cài đặt profile tốc độ “mở nhanh – đóng êm”, đồng thời tích hợp tín hiệu an toàn từ cảm biến quang hay công tắc giới hạn. Bộ phận bảo trì có thể chẩn đoán nhanh sự cố nhờ khả năng log lỗi và hiển thị trạng thái.
