Hãy tưởng tượng bạn đang đứng tại một công trường xây dựng nhộn nhịp, nơi những tòa nhà chọc trời đang dần mọc lên. Ở trung tâm của mọi hoạt động, thang máy xây dựng – người hùng thầm lặng – đang miệt mài vận chuyển công nhân, thiết bị và vật liệu lên những độ cao chóng mặt. Nhưng đằng sau sự mạnh mẽ ấy là một câu chuyện về công nghệ, nơi những cải tiến nhỏ có thể tạo ra sự khác biệt lớn. Hôm nay, tôi sẽ dẫn bạn qua hành trình khám phá giải pháp biến tần GD300-29 của INVT, một bước tiến vượt bậc giúp thang máy xây dựng không chỉ vận hành mượt mà mà còn tiết kiệm năng lượng và an toàn hơn bao giờ hết.
1. Bối cảnh
Thang máy xây dựng từ lâu đã là một phần không thể thiếu tại các công trường. Từ việc vận chuyển công nhân đến nâng những khối vật liệu nặng, chúng là huyết mạch của tiến độ xây dựng. Nhưng công nghệ cũ, sử dụng tần số cố định kết hợp với biến tần thông thường và điện trở xả, đã bộc lộ nhiều hạn chế. Mỗi khi thang máy hạ xuống, điện trở xả sinh ra một lượng nhiệt lớn, làm cabin nóng lên vào mùa hè, gây khó chịu cho người vận hành và lãng phí năng lượng. Đó là chưa kể đến việc hệ thống này thiếu đi sự mượt mà và hiệu quả mà các công trường hiện đại yêu cầu. Chính những vấn đề này đã mở ra cơ hội cho một giải pháp mới, tiên tiến hơn từ INVT.
2. Giải pháp Biến tần GD300-29 của INVT
Đáp ứng nhu cầu của ngành xây dựng, INVT đã giới thiệu biến tần GD300-29, một giải pháp tích hợp bộ chỉnh lưu phản hồi và biến tần, không chỉ điều khiển chính xác quá trình nâng hạ mà còn tái tạo năng lượng đưa trở lại lưới điện. Kết quả? Một hệ thống an toàn, mượt mà, ổn định, hiệu suất cao và tiết kiệm năng lượng đáng kể. Hãy cùng khám phá từng khía cạnh của giải pháp này để hiểu tại sao nó lại nổi bật đến vậy.
2.1 Mô tả chức năng phản hồi của GD300-29
Hình 1: Sơ đồ phản hồi
Trái tim của GD300-29 nằm ở khả năng phản hồi năng lượng về lưới điện. Hãy tưởng tượng mỗi khi thang máy hạ xuống, thay vì lãng phí năng lượng dưới dạng nhiệt, hệ thống này biến năng lượng động học thành điện năng và đưa trở lại lưới. Cách thức hoạt động của chức năng phản hồi có thể được mô tả như sau:
- R, S, T: Điện áp tại ba pha của lưới điện.
- IGBT điều khiển: Q1, Q3, Q5 là IGBT trên của các pha R, S, T; Q2, Q4, Q6 là IGBT dưới. Sau khi khóa pha, IGBT trên bật khi điện áp pha lưới vượt qua 0° đến 30° và tắt khi vượt qua 150°, với thời gian bật là 6,666ms. IGBT dưới bật từ 210° đến 330°, cũng với thời gian 6,666ms.
- Kết quả: Chu kỳ PWM đầu ra là 20ms, tần số 50Hz, đảm bảo phản hồi năng lượng mượt mà và hiệu quả.
2.2 Luồng hoạt động của thang máy

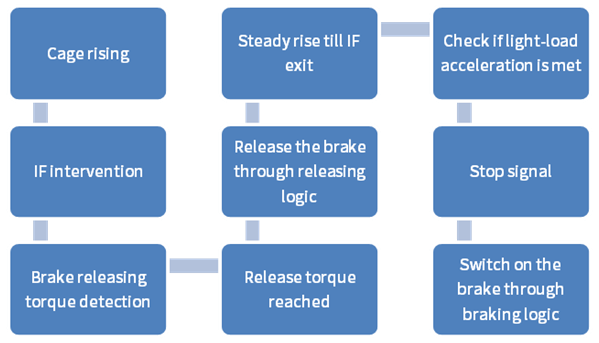

Hình 2: Sơ đồ luồng hoạt động
Hệ thống vận hành của thang máy với GD300-29 được thiết kế để tối ưu hóa sự chính xác và hiệu quả:
- Người vận hành gửi lệnh qua tay điều khiển đến PLC.
- PLC xử lý lệnh và truyền đến biến tần chỉnh lưu phản hồi.
- Biến tần GD300-29 sử dụng phương pháp vector điện áp không gian để điều khiển hai động cơ 13kW, thực hiện các thao tác nâng, hạ, và giảm tốc để dừng chính xác trên giá đỡ.
- Bộ giảm tốc trục vít và bánh răng đảm bảo chuyển động mượt mà và an toàn.
2.3 Sơ đồ cấu trúc hệ thống

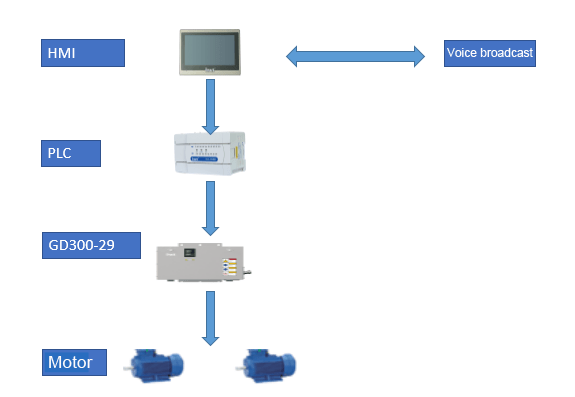

Hình 3: Sơ đồ cấu trúc hệ thống
Cấu trúc hệ thống của GD300-29 là sự kết hợp hài hòa giữa các thành phần:
- HMI: Hiển thị trạng thái giới hạn hiện trường, trạng thái biến tần, và thông tin vận hành của thang máy.
- PLC: Điều phối dữ liệu giữa HMI, hệ thống phát thanh, phanh, và các thành phần khác.
- GD300-29 VFD: Điều khiển nâng hạ và phản hồi năng lượng về lưới khi thang máy hạ xuống.
- Động cơ: Thực hiện thao tác nâng, hạ, dừng với cuộn phanh tích hợp.
- Hệ thống phát thanh: Cung cấp thông báo bằng giọng nói về trạng thái và lỗi của thang máy.
2.4 Ưu điểm
Giải pháp GD300-29 mang lại một loạt lợi ích vượt trội, khiến nó trở thành lựa chọn lý tưởng cho thang máy xây dựng:
- Tích hợp chức năng lọc chuyên dụng để giảm nhiễu điện từ.
- Chuyển đổi năng lượng động học thành điện năng, loại bỏ chi phí điện trở và giảm tiêu thụ năng lượng.
- Cuộn kháng đầu vào tiêu chuẩn, đảm bảo hệ số công suất cao.
- Hệ thống phát thanh thân thiện, dễ bảo trì.
- Điều khiển tốc độ vô cấp, giảm tổn thất cơ học nhờ loại bỏ contactor.
- Giảm sốc lưới điện, tăng độ bền cho hệ thống.
- Logic phanh chuyên dụng, đảm bảo an toàn tối đa.
- Chức năng IF giúp hành trình thang máy mượt mà, không giật.
3. Giá trị mang lại cho doanh nghiệp
Trong hơn 4 năm ứng dụng trên các công trường, biến tần GD300-29 của INVT đã chứng minh được độ tin cậy và hiệu quả vượt trội. Không chỉ đáp ứng các yêu cầu về an toàn, sự mượt mà, và ổn định, giải pháp này còn giúp doanh nghiệp tiết kiệm năng lượng đáng kể và giảm chi phí vận hành. Từ việc loại bỏ nhiệt dư thừa của điện trở xả đến khả năng tái tạo năng lượng, GD300-29 không chỉ là một thiết bị, mà là một khoản đầu tư thông minh, giúp các doanh nghiệp xây dựng tối ưu hóa hiệu suất và nâng cao năng lực cạnh tranh.
Kết luận
Thang máy xây dựng không chỉ đơn thuần là phương tiện vận chuyển – chúng là biểu tượng của hiệu quả và tiến bộ trong ngành xây dựng. Với giải pháp biến tần GD300-29 từ INVT, các công trường giờ đây có thể vận hành an toàn hơn, mượt mà hơn, và tiết kiệm hơn. Từ khả năng phản hồi năng lượng đến điều khiển chính xác, giải pháp này đã đặt một tiêu chuẩn mới cho thang máy xây dựng, mang lại giá trị thực tiễn và bền vững cho doanh nghiệp. Nếu bạn đang tìm cách nâng cấp hệ thống thang máy của mình, GD300-29 chính là câu trả lời.
